Capacidades de procesamiento
Diámetro máximo de la barra de procesamiento (mm)
Φ20 mm
Diámetro del orificio pasante del husillo (mm)
ø25
Longitud máxima de procesamiento (mm) y (pulgadas) (sin casquillo guía)
2,5D (máximo 50)
Longitud máxima de procesamiento (mm) y (pulgadas) (manguito guía fijo)
220 (opcional)

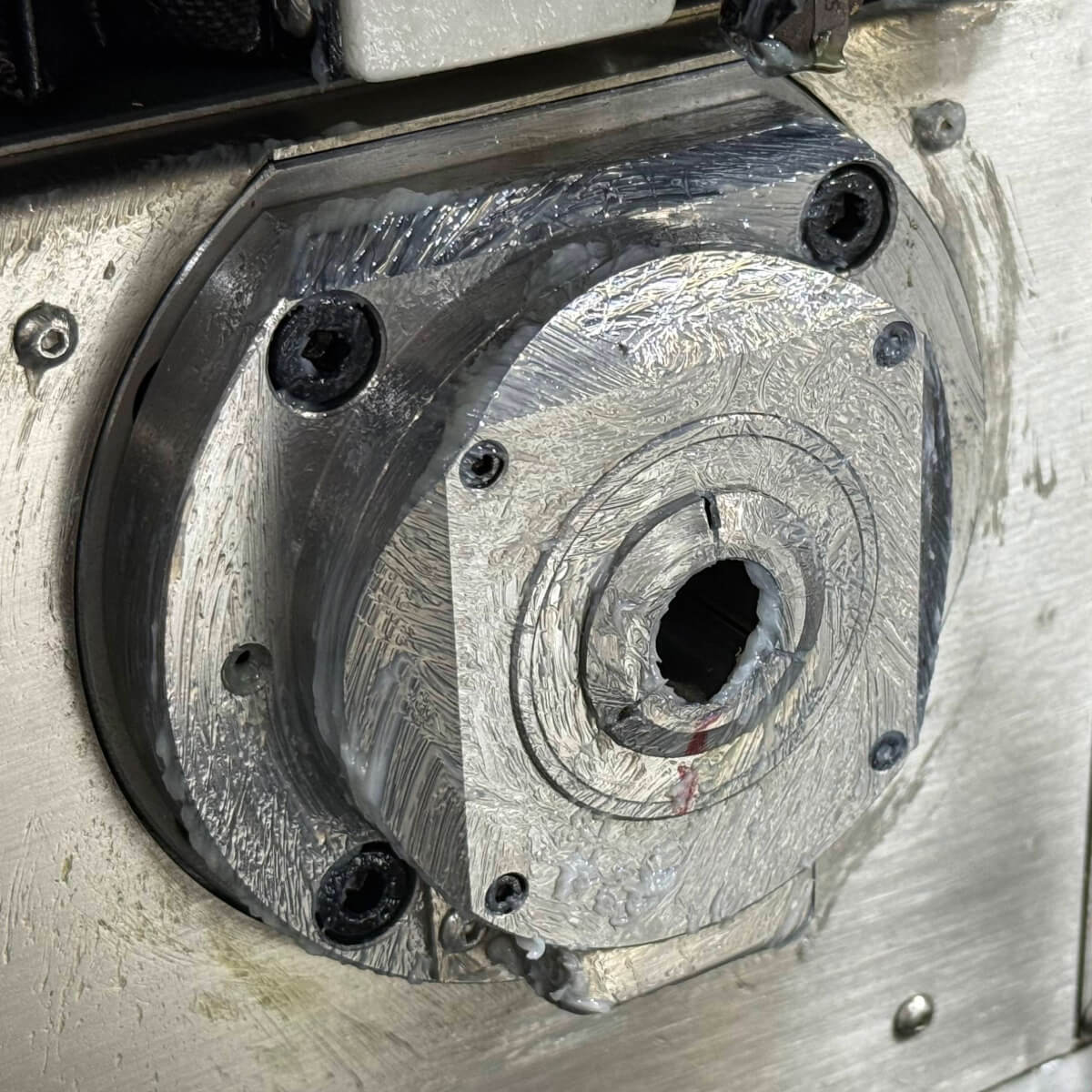

Longitud máxima de procesamiento (mm) y (pulgadas) (manguito guía giratorio)
180
Diámetro máximo de sujeción del husillo trasero (mm)
Φ20
Diámetro máximo de perforación del husillo (mm)
Φ10
Capacidades de procesamiento
Diámetro máximo de roscado del husillo
M10
Diámetro máximo de perforación del husillo trasero (mm)
Φ10
Diámetro máximo de roscado del husillo trasero
M10
Diámetro máximo de perforación de la herramienta radial motorizada (mm)
Φ8
Diámetro máximo de roscado de la herramienta radial motorizada
M6
Diámetro máximo de perforación de la herramienta con alimentación trasera (mm)
Φ8 (opcional)
Diámetro máximo de roscado de la herramienta con alimentación trasera
M6(opcional)
Capacidades mecánicas
Velocidad del husillo (rpm)
10000 (manguito guía giratorio 8000)
Velocidad del husillo trasero (rpm)
10000
Velocidad radial de la herramienta motorizada (rpm)
6000
Velocidad de la herramienta en marcha (rpm)
6000(opcional)
Velocidad de desplazamiento rápido (m/min)
24(X2, Y1, Z1, Z2)
Velocidad de desplazamiento rápido (m/min)
20(X1)
Desviación del husillo (mm)
≤0.002
Precisión de posicionamiento repetido (mm)
≤0.003
Sistema de herramientas
Herramientas cilíndricas externas
1(□16)+6(□12)
Herramientas para el mecanizado de caras frontales
4(ER16)
Herramientas radiales motorizadas
2(ER11)+3(ER16)
Portaherramientas para agujeros profundos
2(ER16, opcional)

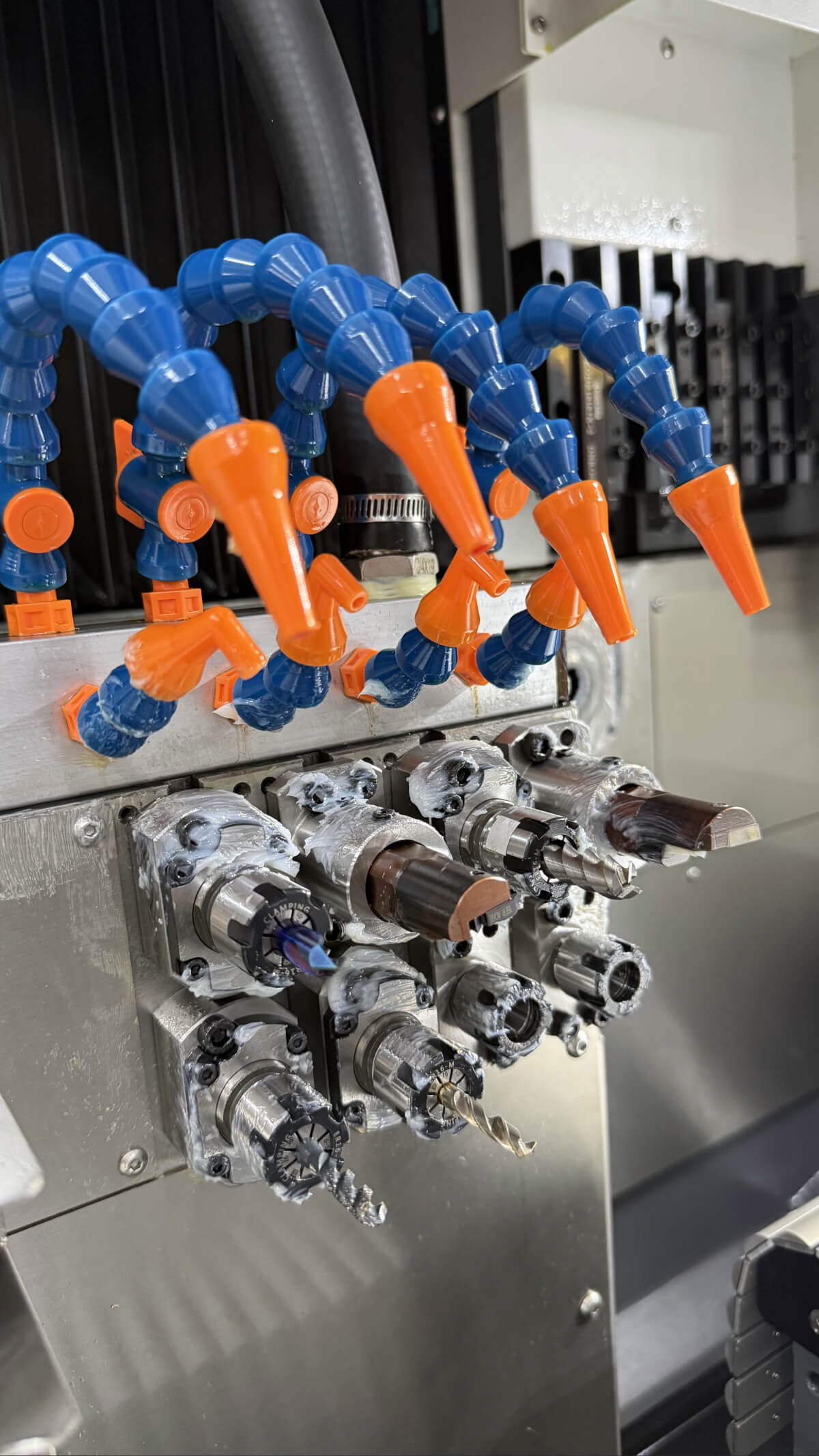

Herramientas de mecanizado trasero
4(ER16)
Herramienta con motor trasero
Opcional
Portaherramientas giratorio trasero
ninguno
Potencia del motor
Husillo (kW)
6.5
Eje de transmisión lineal (kW)
1 (Siemens: 0,94)
Herramienta radial motorizada (kW)
1 (Siemens: 0,94)
Herramienta en vivo (kw)
1 (Siemens: 0,94) (Opcional)
Bomba de refrigeración (kW)
0.4
Otros
Tamaño (mm)
2565x1350x1850
Peso (kg)
2900

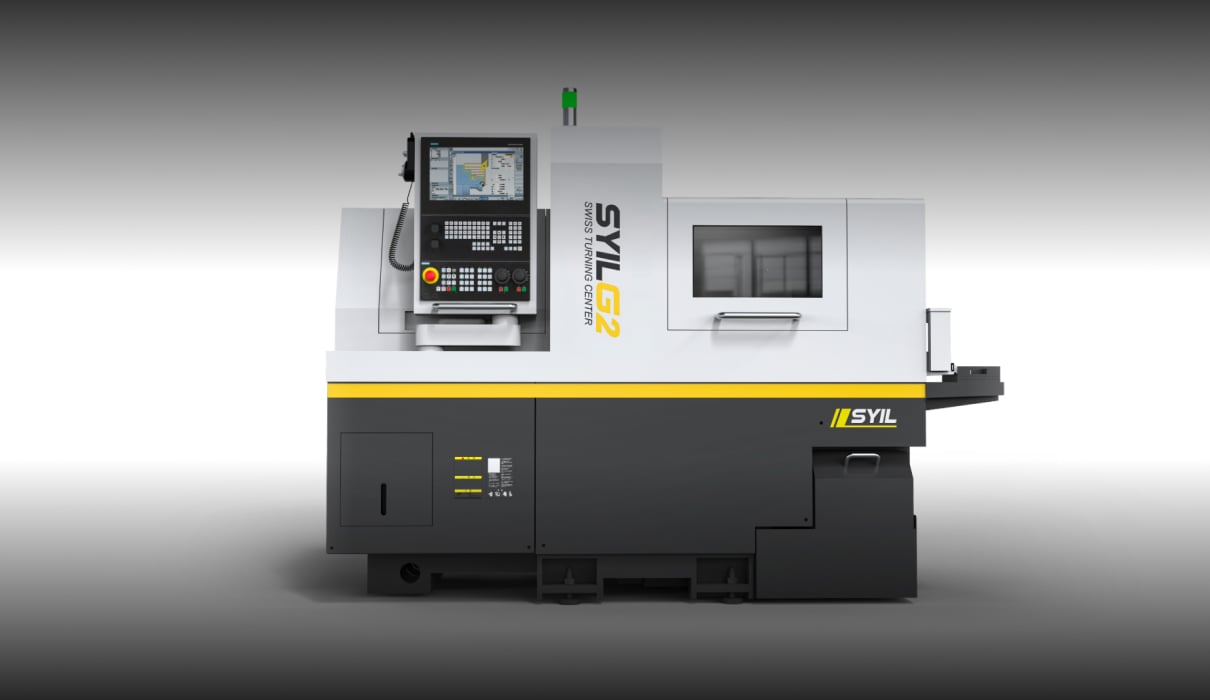

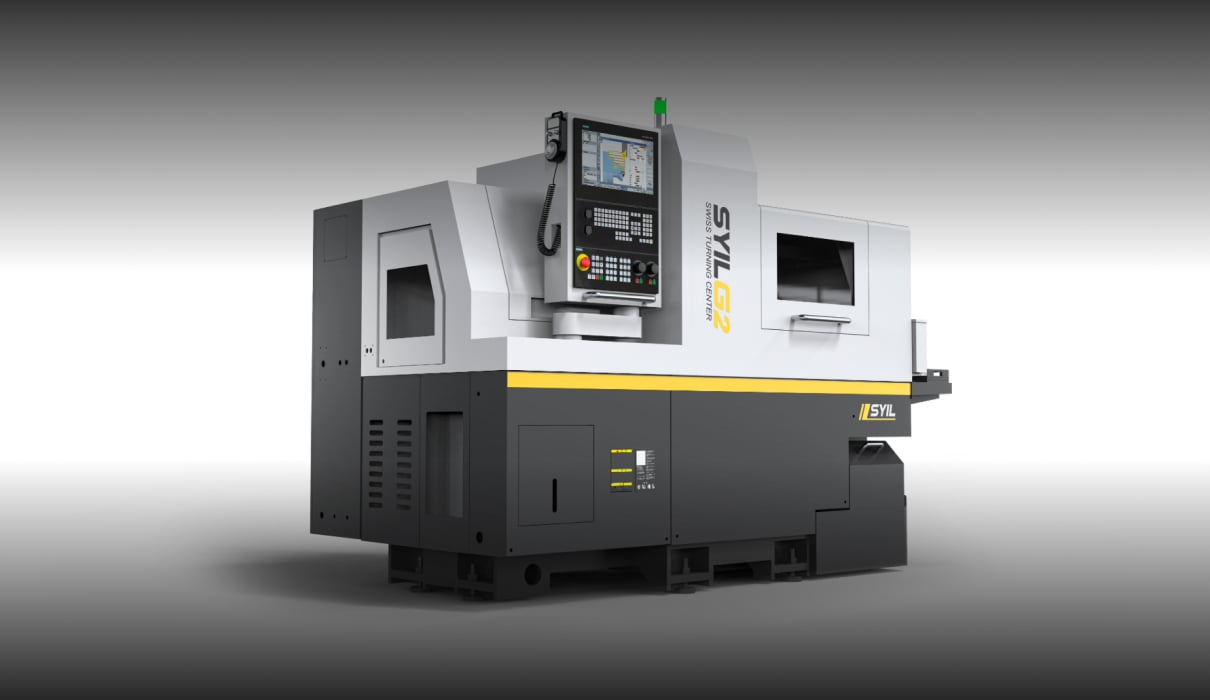

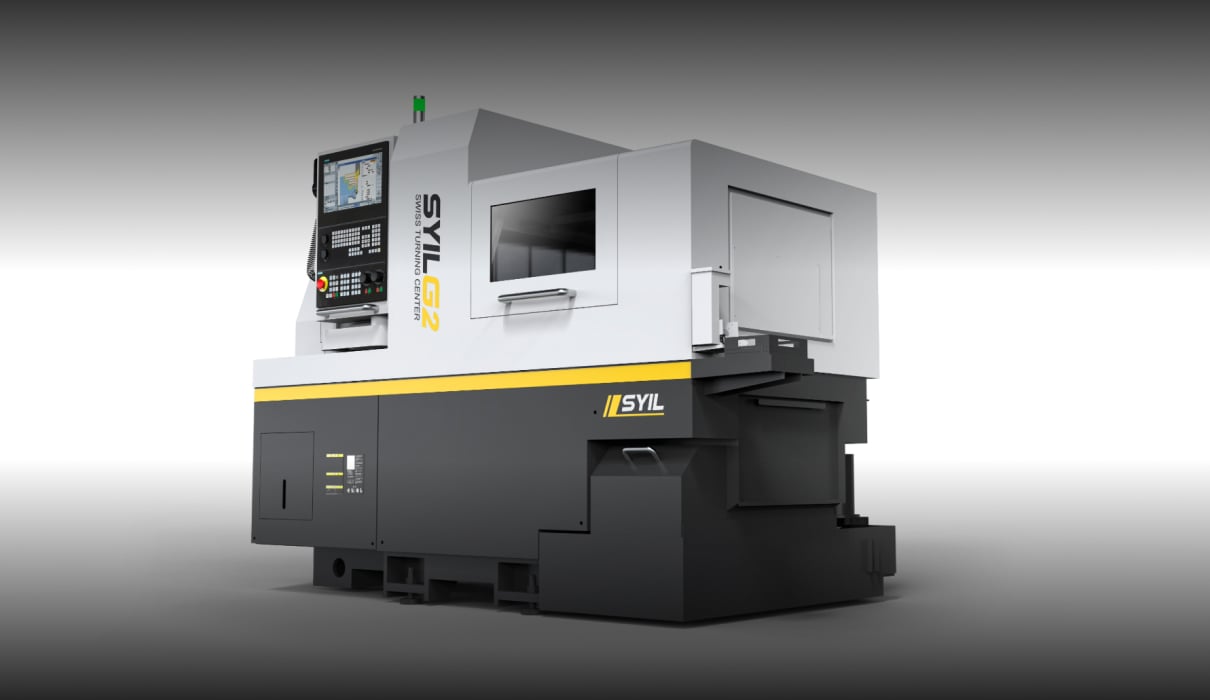

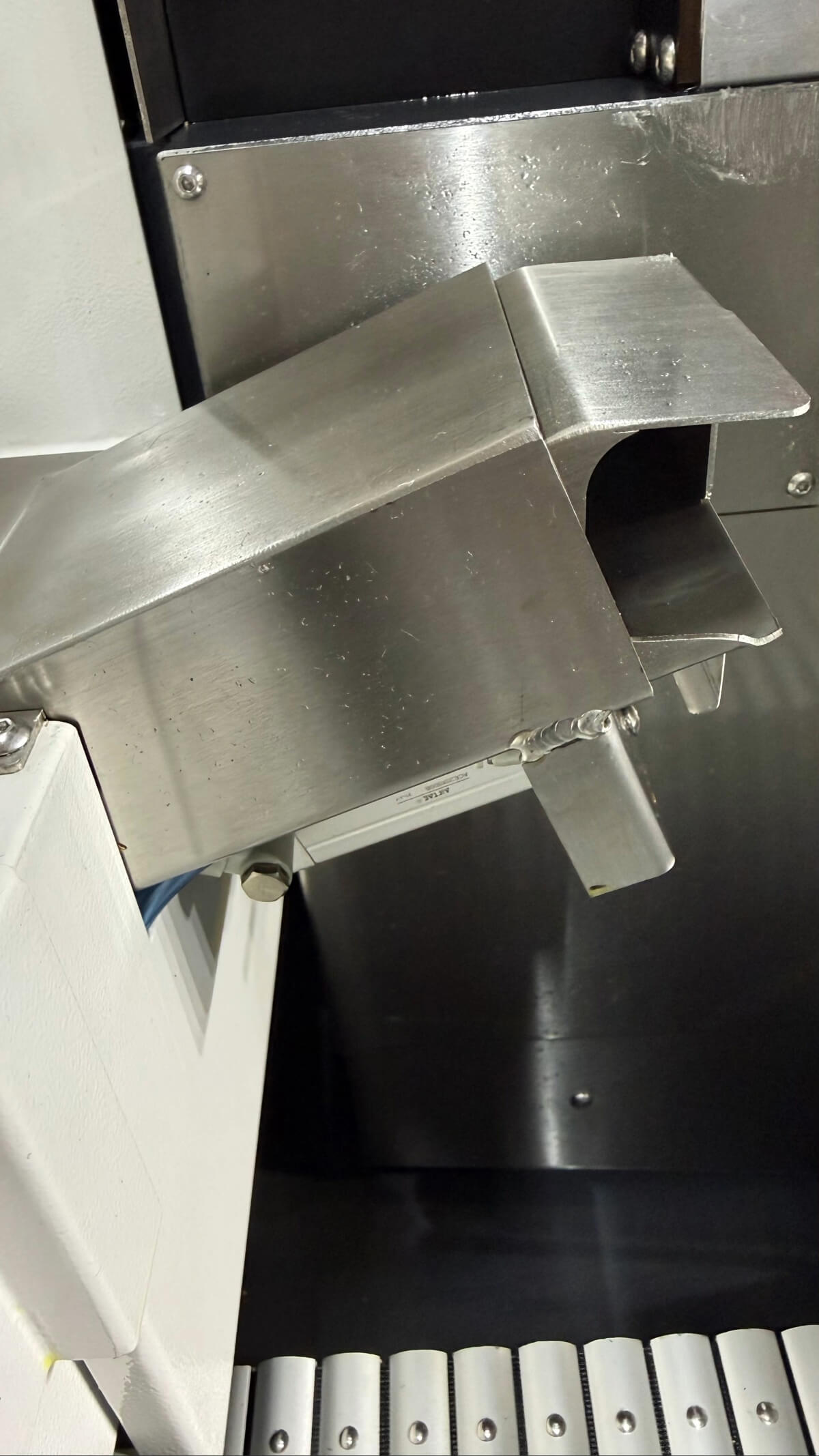

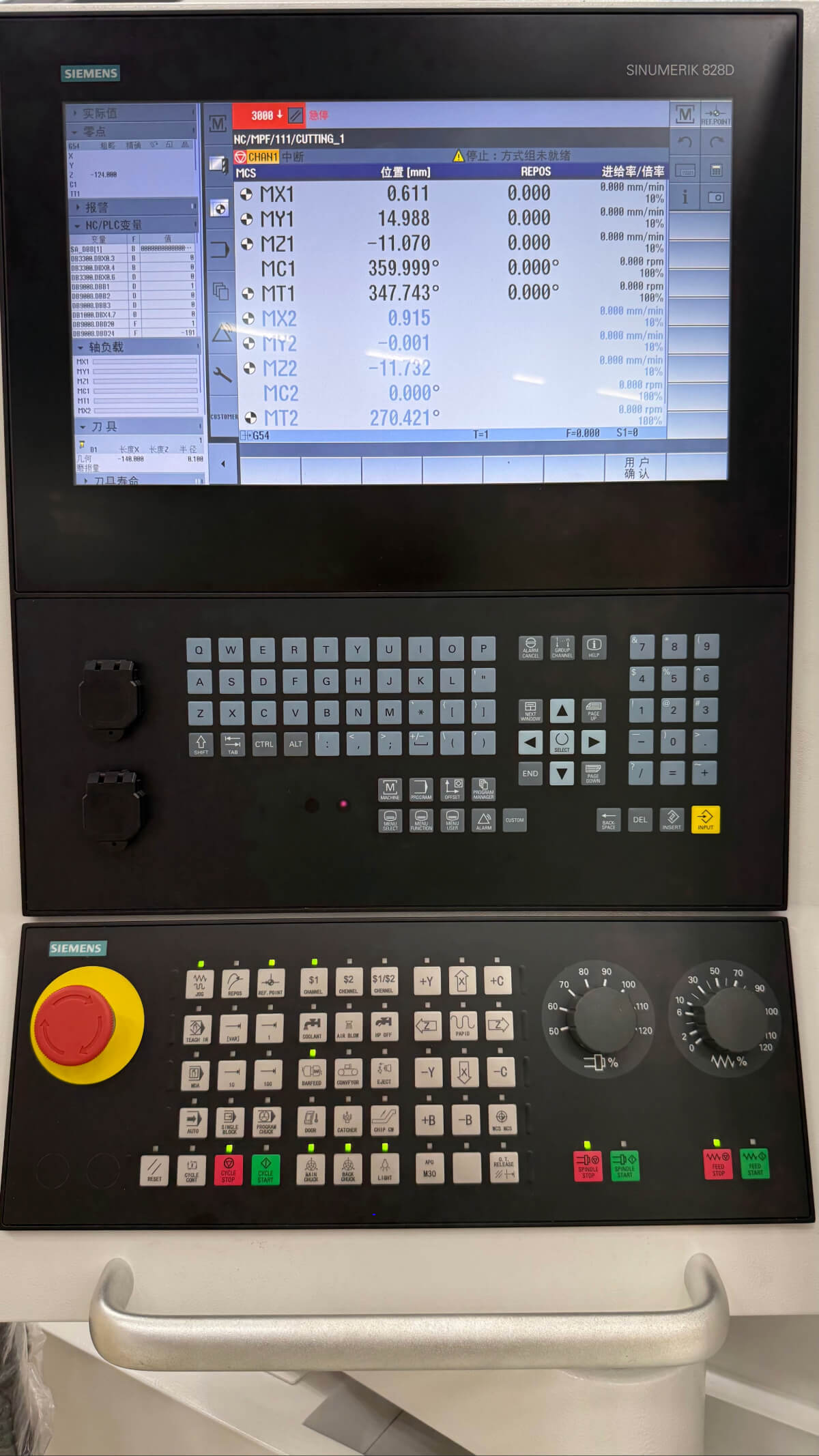

Características de SYIL G2
Ideal para el mecanizado de piezas pequeñas y largas con una precisión y estabilidad excepcionales.
Especificaciones técnicas
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
Capacidades de mecanizado
Diámetro máx. de barra (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
Diámetro del paso de husillo (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
Longitud máx. de mecanizado (mm) (sin buje guía)
2.5D(máximo 50)
2.5D(máximo 50)
2.5D(máximo 50)
2.5D(máximo 50)
2.5D(máximo 50)
2.5D(máximo 50)
Longitud máx. de mecanizado (mm) (buje guía fijo)
220(opcional)
220(opcional)
220(opcional)
220(opcional)
220(opcional)
220(opcional)
Longitud máx. de mecanizado (mm) (buje guía giratorio)
180
180
180
180
180
180
Diámetro máx. de sujeción del contrahusillo (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
Diámetro máx. de taladrado del husillo (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Diámetro máx. de roscado del husillo
M10
M10
M10
M10
M10
M10
Diámetro máx. de taladrado del contrahusillo (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Diámetro máx. de roscado del contrahusillo
M8
M8
M10
M10
M10
M10
Diámetro máx. de taladrado de la herramienta motorizada radial (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
Diámetro máx. de roscado de la herramienta motorizada radial
M6
M6
M6
M6
M6
M6
Diámetro máx. de taladrado de la herramienta motorizada posterior (mm)
Φ8(opcional)
Φ8(opcional)
Φ8(opcional)
Φ8
Φ8(opcional)
Φ8
Diámetro máx. de roscado de la herramienta motorizada posterior
M6(opcional)
M6(opcional)
M6(opcional)
M6
M6(opcional)
M6
Características mecánicas
Velocidad del husillo (r/min)
10000(buje guía giratorio 8000)
10000(buje guía giratorio 8000)
10000(buje guía giratorio 8000)
10000(buje guía giratorio 8000)
10000(buje guía giratorio 8000)
10000(buje guía giratorio 8000)
Velocidad del contrahusillo (r/min)
10000
10000
10000
10000
10000
10000
Velocidad de la herramienta motorizada radial (r/min)
5000
5000
6000
6000
6000
6000
Velocidad de la herramienta motorizada posterior (r/min)
6000 (opcional)
6000 (opcional)
6000 (opcional)
6000
6000 (opcional)
6000
Velocidad de avance rápido (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
Velocidad de avance rápido (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
Descentramiento del husillo (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
Repetibilidad de posicionamiento (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
Sistema de herramientas
Herramientas de torneado exterior
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
Herramientas de refrentado
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Herramientas motorizadas radiales
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
Portaherramientas para agujeros profundos
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2(ER16, opcional)
2(ER16, opcional)
2(ER16, opcional)
2(ER16, opcional)
Herramientas de mecanizado posterior
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Herramienta motorizada posterior
--
--
Opcional
4(ER16)
Opcional
4(ER16)
Portaherramientas de torneado posterior
--
--
ninguno
2(□16, opcional)
ninguno
2(□16, opcional)
Potencia de los motores
Husillo (kW)
4.2
4.2
4.2
4.2
4.2
4.2
Contrahusillo (kW)
3.1
3.1
4.2
4.2
4.2
4.2
Eje de accionamiento lineal (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Herramienta motorizada radial (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Herramienta motorizada posterior (kW)
0.75
0.75
1(Siemens:0.94)(opcional)
1(Siemens:0.94)
1(Siemens:0.94)(opcional)
1(Siemens:0.94)
Bomba de refrigerante (kW)
0.4
0.4
0.4
0.4
0.4
0.4
Peso y dimensiones
Peso (kg)
2400
2400
2900
3000
2900
3000
Dimensiones (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
