Bastidor de la máquina de fundición de minerales
Viajar

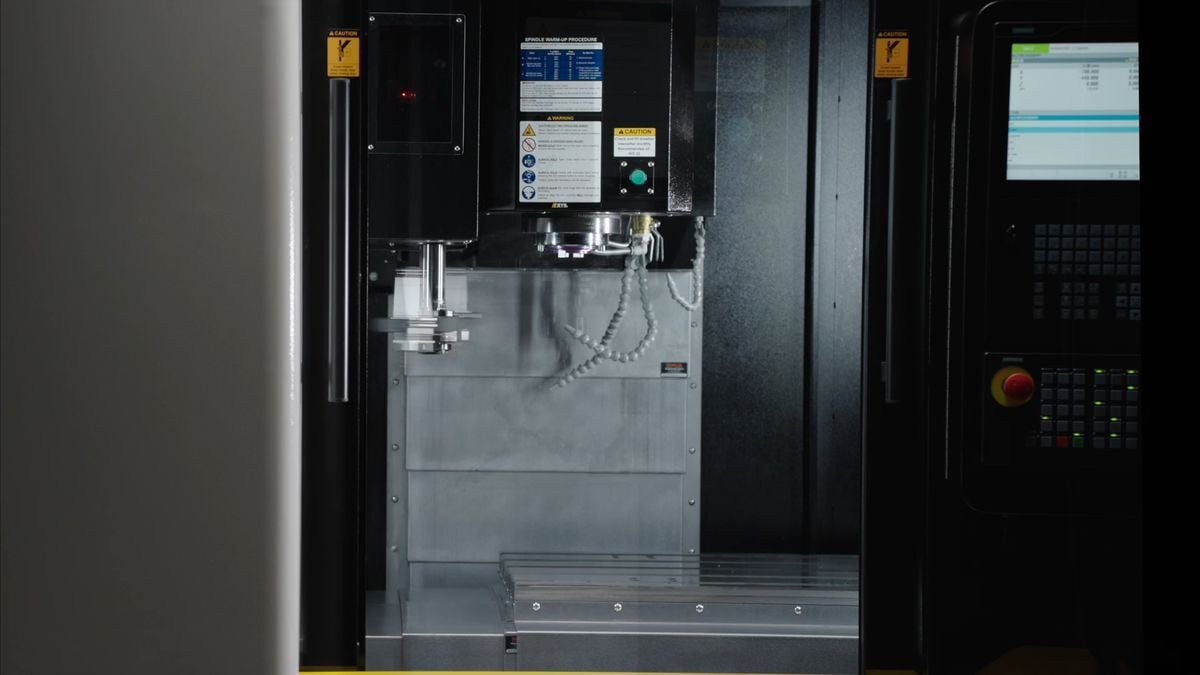

Recorrido longitudinal X
760 mm
Recorrido transversal Y
500 mm
Recorrido Z del cabezal
500 mm
Distancia entre el extremo del husillo y la mesa
100-600 mm
Distancia entre el centro del husillo y la superficie de la columna
530 mm

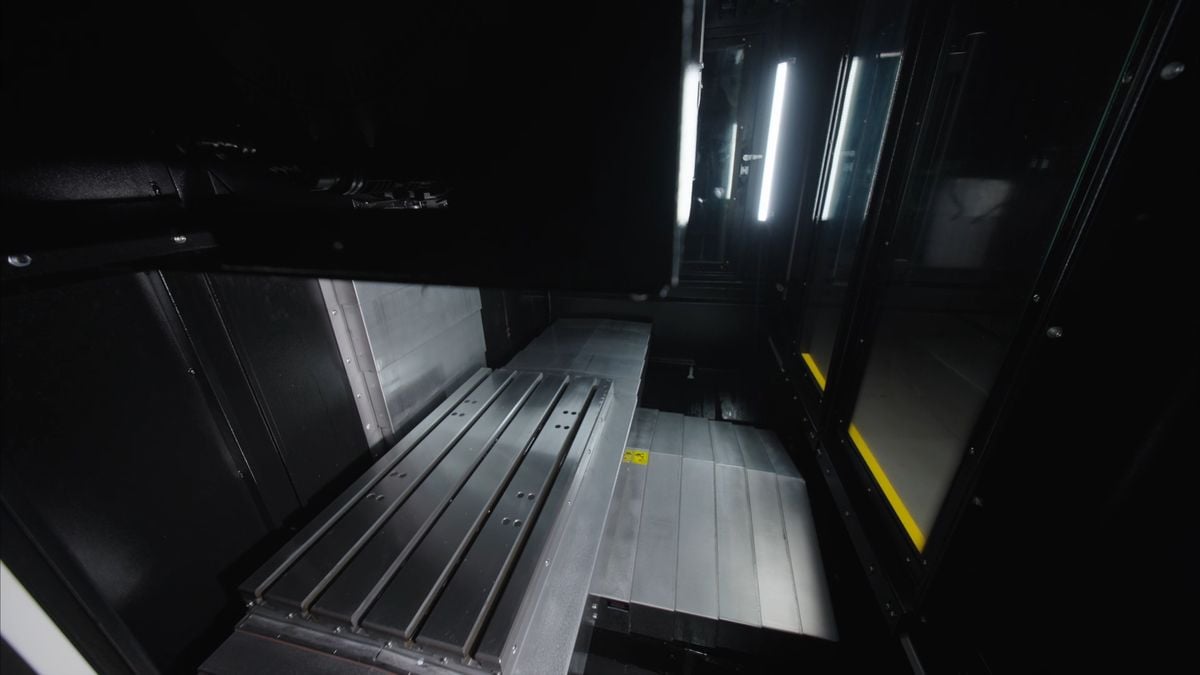

Mesa
Superficie de trabajo
860×500 mm
Ranuras en T (Número x Tamaño x Distancia)
5×18×100 mm
Máx. carga de la mesa
60 kg

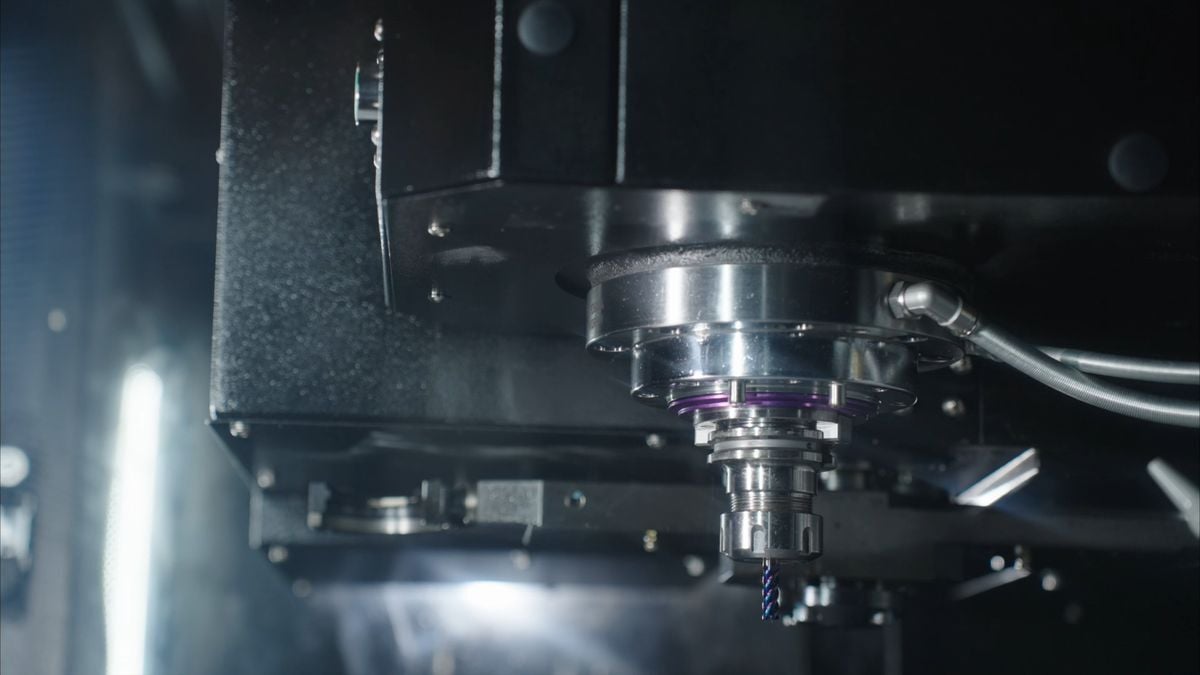

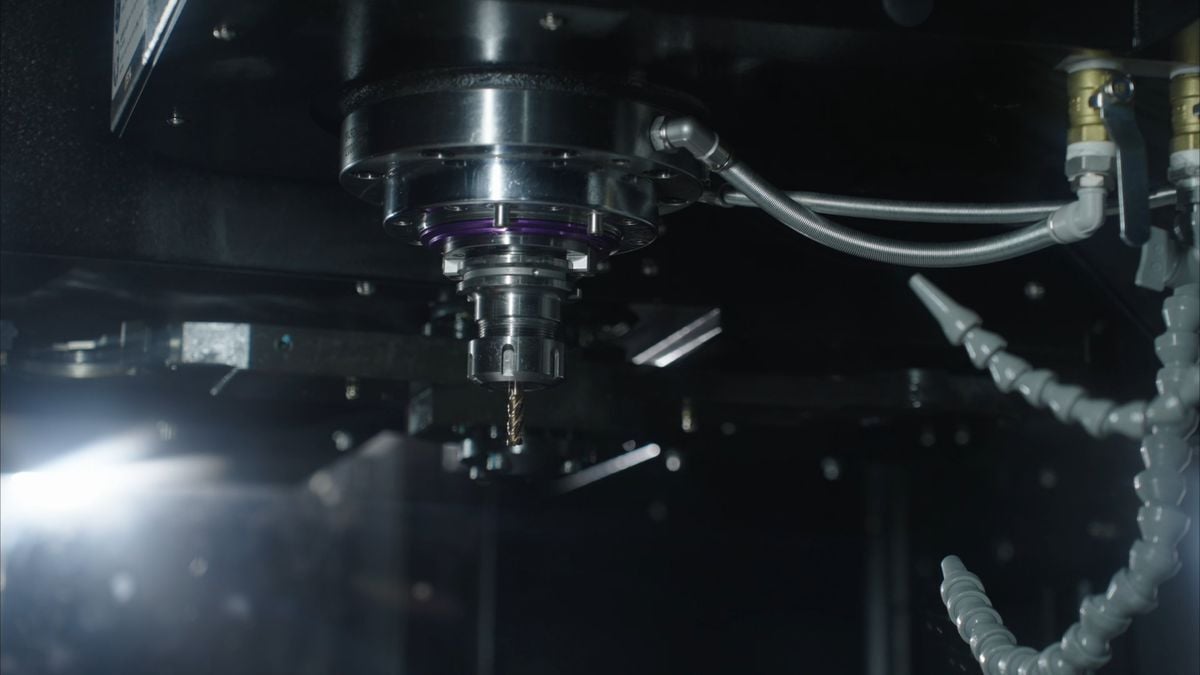

Huso
Nariz del husillo
BT40
Velocidades del husillo
10000 rpm (12000 rpm opcional)
Mecanismo de transmisión
tipo correa/tipo directo
Alimentar
Avance de corte
10.000 mm/min
Avance rápido
30.000 mm/min

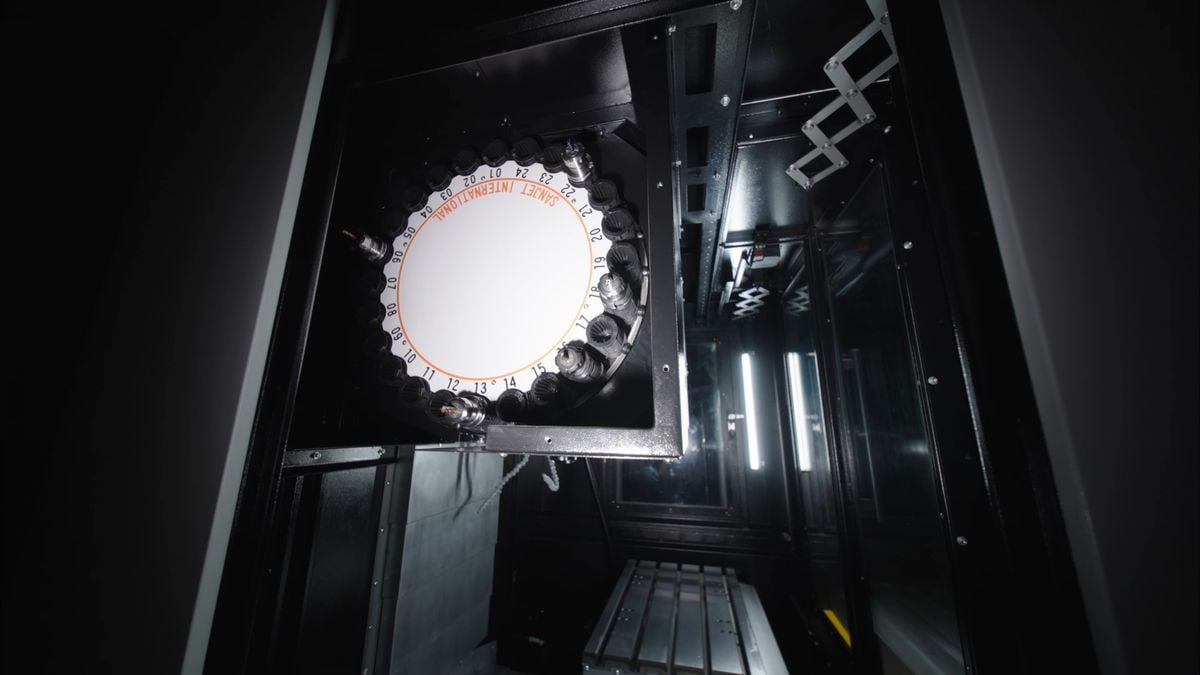

Cambiador automático de herramientas
Portaherramientas
tipo brazo
Capacidad de almacenamiento de herramientas
24 juegos
Máx. diámetro de la herramienta
125 mm
Máx. longitud de la herramienta
240 mm
Máx. peso de la herramienta
3 kg
Herramienta a herramienta
2,0 s

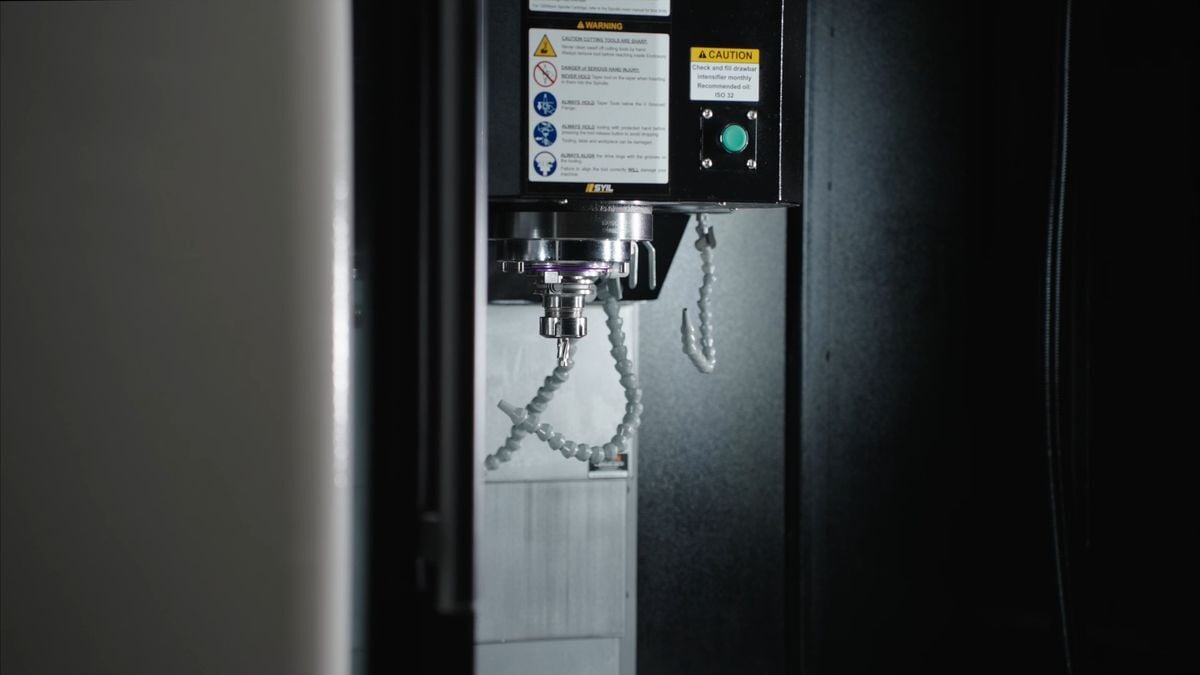

Motores
Salida del motor del husillo
11/17 kW
Motores de accionamiento Eje X,Y,Z
3.9/3.9/5.9 kW
General
Espacio de piso (Largo x Ancho x Alto)
1850x2245x2800 mm
Peso
6000 kg

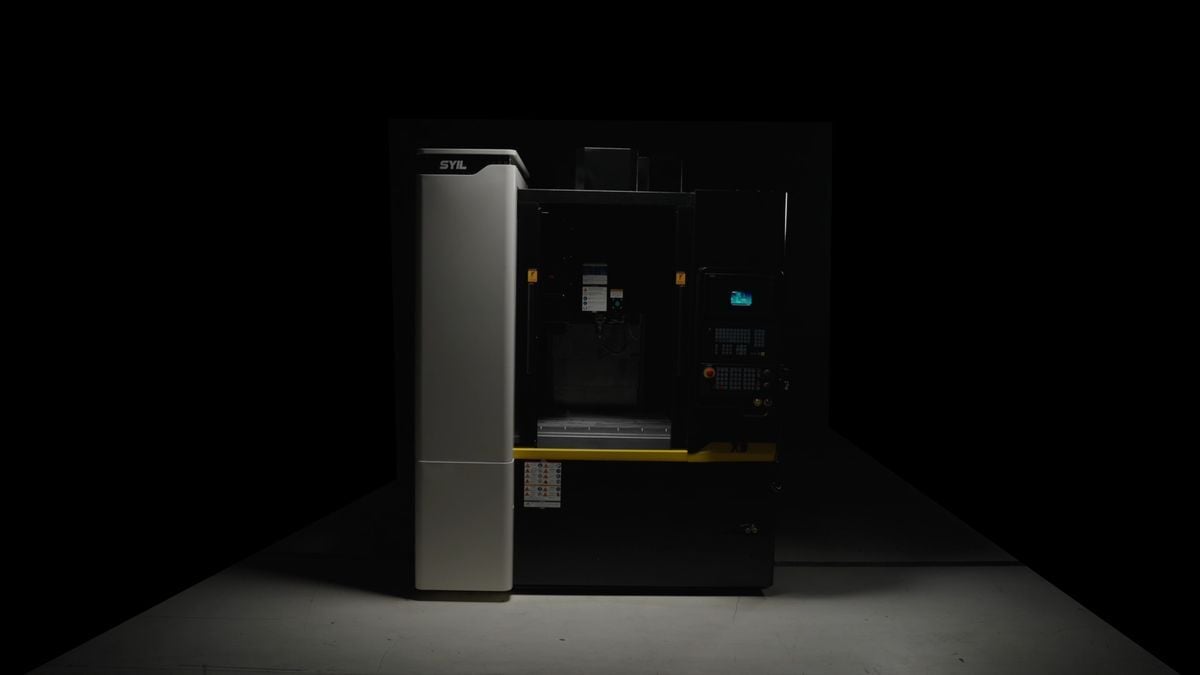

Fresadora CNC de mejor valor en su clase
La pequeña máquina CNC SYIL X9 ocupa poco espacio y ofrece una velocidad sin precedentes.
Proporciona capacidades CNC completas en un espacio compacto, lo que garantiza una alta calidad de mecanizado.

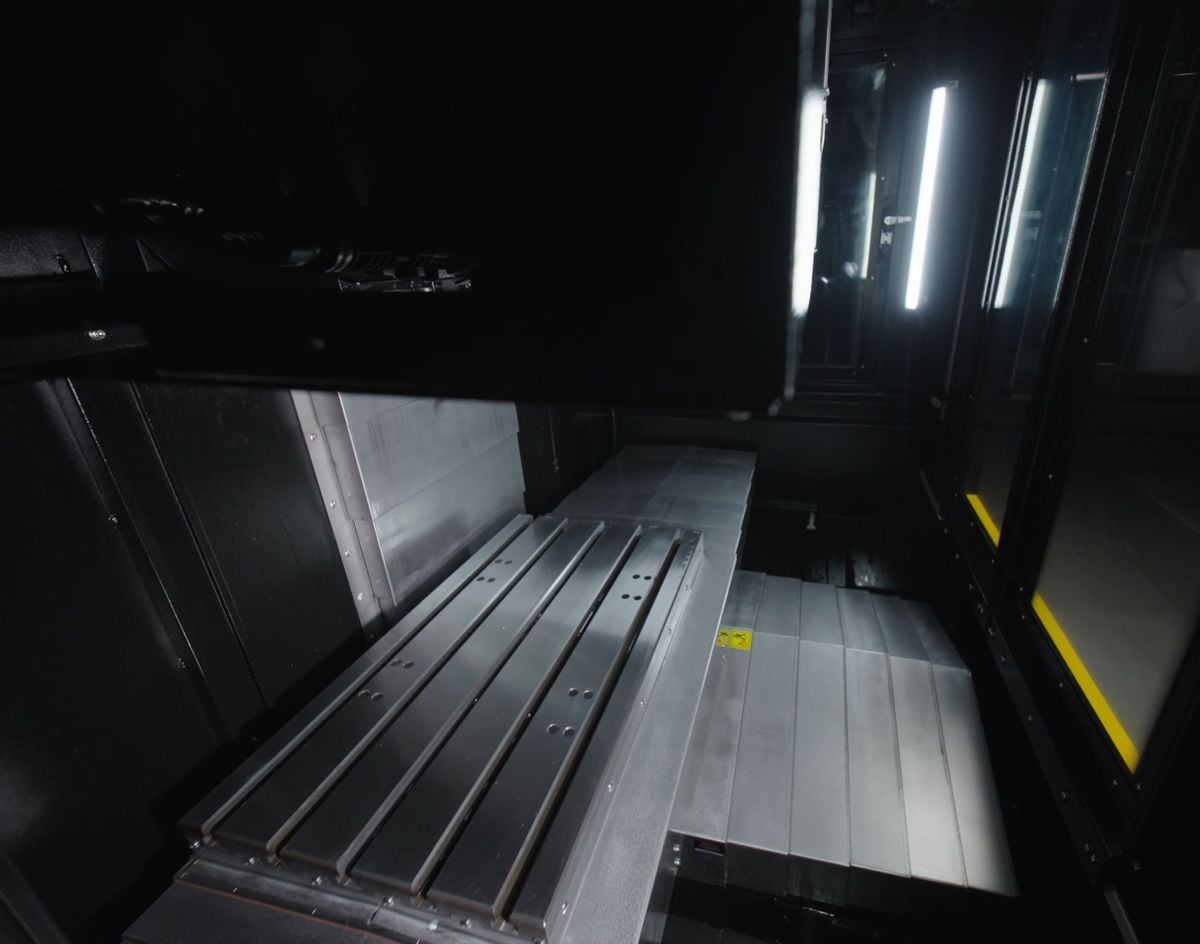

Guias lineales THK
Husillo de bolas y guías lineales THK de alta precisión

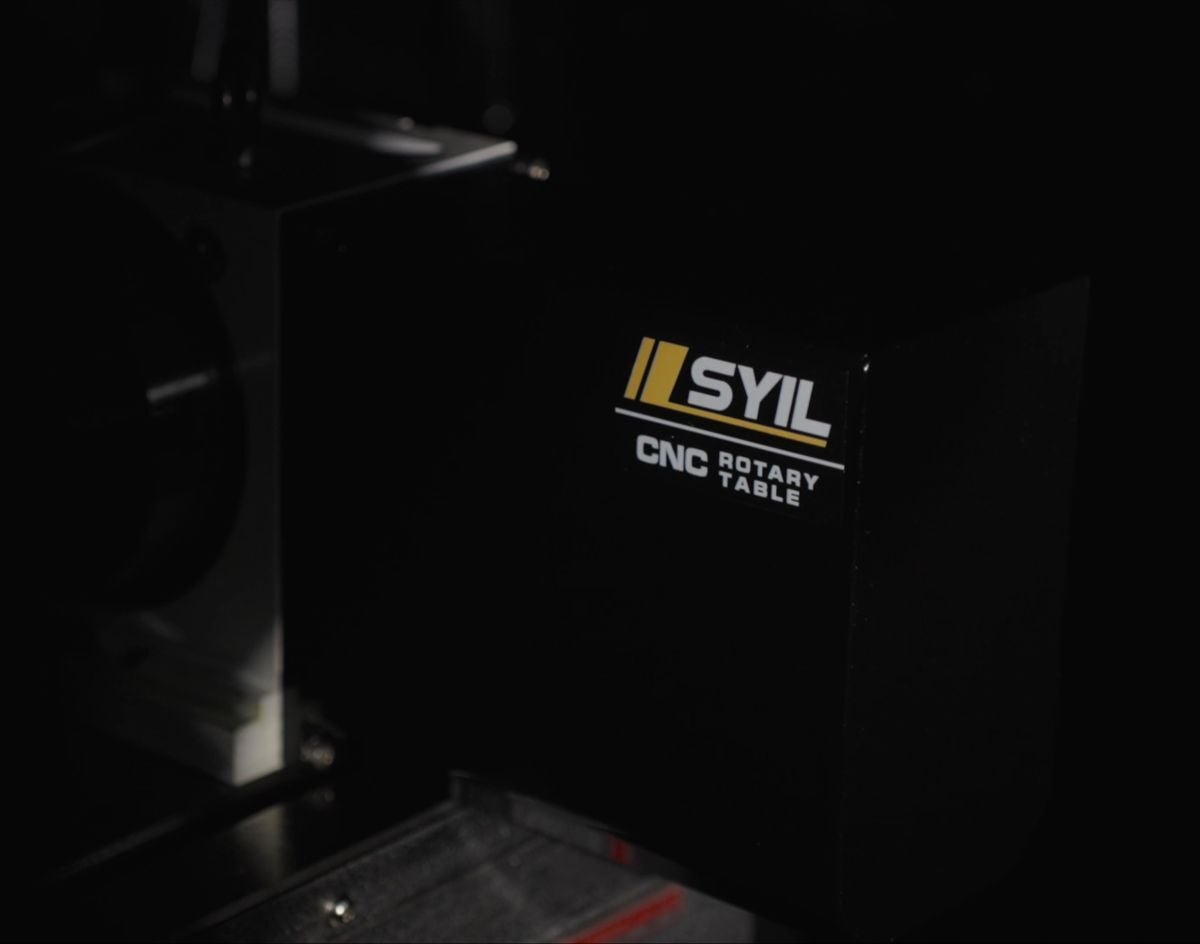

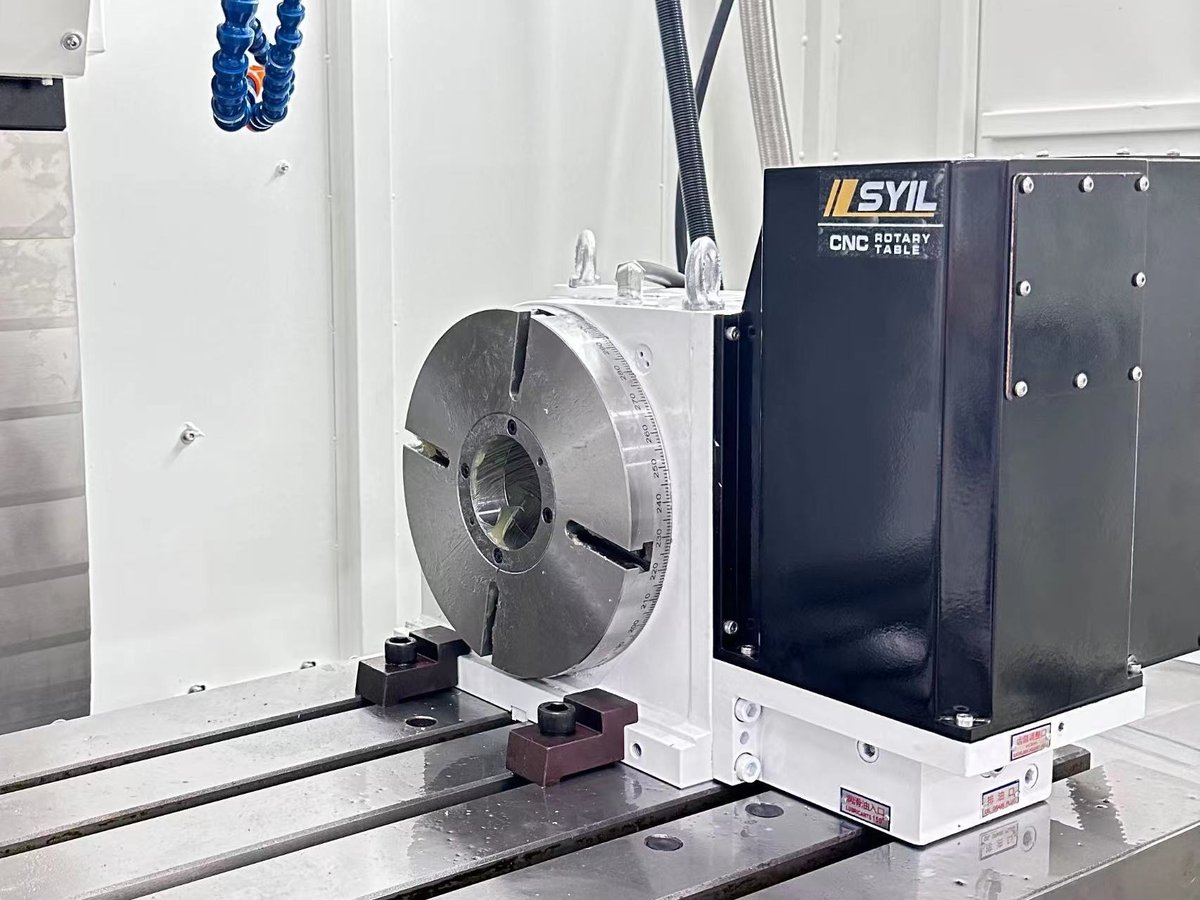

Cuarto Eje
Cuarto eje opcional disponible

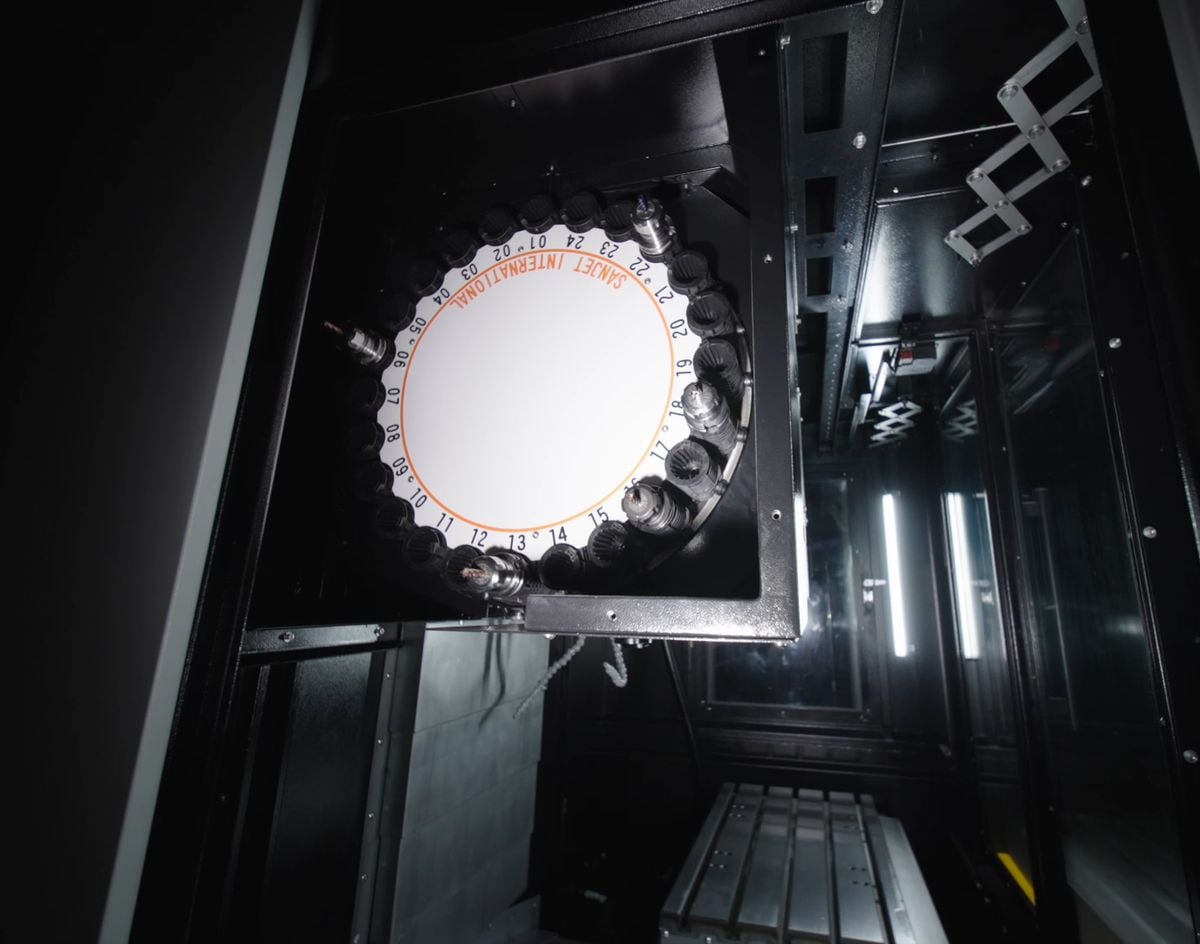

Cambiador de herramientas servo de alta velocidad
24 Unidades BT40
Opciones de SYIL X9
4º eixo 255 mm.
para mesa rotativa NC de 255 mm.
Tipo sem fio.
Cabo tipo TTC200.
S800.

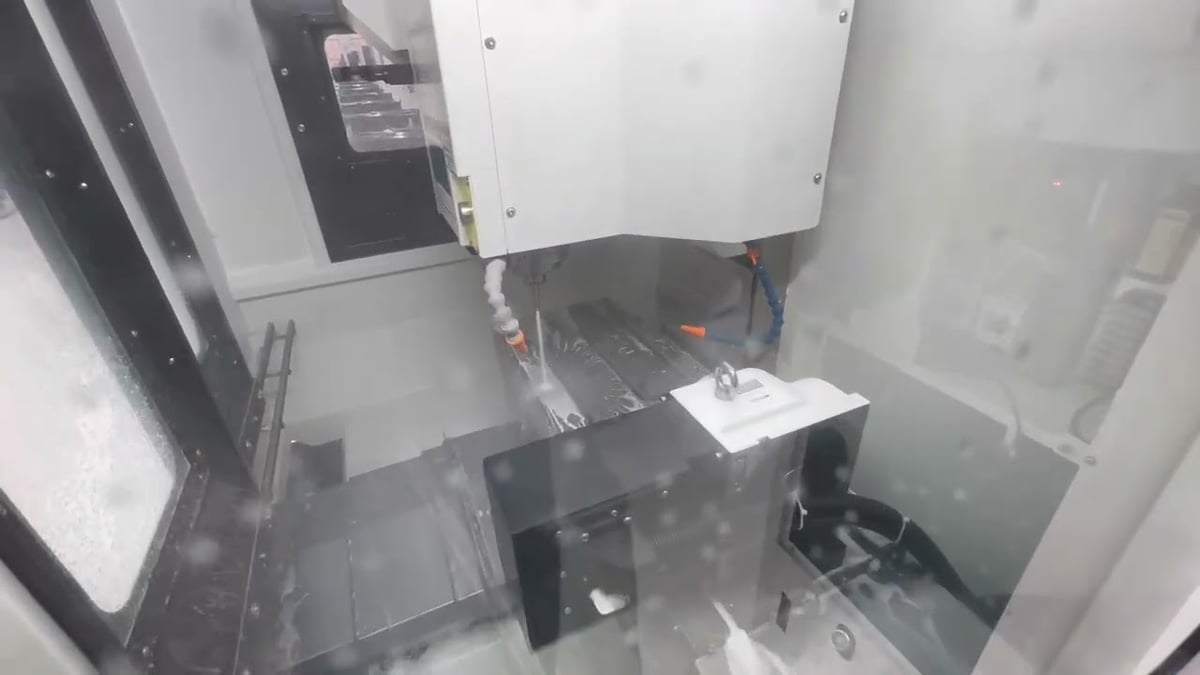

CTS 20 bar.
Datos técnicos
X5
X7
X9
X11
Distancias de viaje
Eje X (mm)
300
400
760
1000
Eje Y (mm)
260
300
500
500
Eje Z (mm)
300
380
500
500
Distancia de la punta del husillo al tablero de la mesa
150-450
150-530
100-600
110-610
Distancia entre el husillo y la superficie de la columna
330
358
530
650
Cuadro
Tamaño de la mesa (mm)
560×260
700×300
860×500
1050×550
Carga de la mesa (kg)
150
150
500
600
Superficie de la mesa (número×tamaño×distancia en mm)
Ranuras en T 3×14×80
Ranuras en T 3×14×100
Ranuras en T 5×18×100
Ranuras en T 5×18×90
Eje
Conicidad del husillo
BT30
BT30
BT40
BT40
Accionamiento eléctrico
Directo
Correa
Correa/directo
Correa/directo
Velocidad máx. del husillo (rpm)
20,000
12,000
10,000 (12,000 opcional)
10,000/ 12,000
Avance
Avance rápido (mm / min)
30,000
30,000
30,000
30,000
Avance de corte (mm / min)
10,000
10,000
10,000
10,000
Cambiador automático de herramientas
Tipo
Rueda
Brazo
Brazo
Brazo
Portaherramientas
BT30
BT30
BT40
BT40
Capacidad de almacenamiento de herramientas
16
16
24
24
Diámetro máx. de la herramienta (mm)
63
63
125
120
Longitud máx. de la herramienta (mm)
200
200
240
300
Peso máx. de la herramienta (kg)
3
3
7
7
De herramienta a herramienta (s)
1
1.5
2
2.5
Otros datos
Peso de la máquina (kg)
2180
2200
6000
7000
Dimensiones de la máquinaL x A x A (mm)Huella incluidadepósito de refrigerante y controlador
2020×1000×2360
1800×1600×2250
1850×2245×2800
2700×2280×2800
Presión de aire mín./máx. (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Capacidad del depósito de refrigerante (litros)
80
80
130
240
