Capacidad de procesamiento
Diámetro máximo de la barra de procesamiento(mm)
Φ32 mm / Φ38 mm
Diámetro del agujero pasante del husillo(mm)
Φ37 mm / Φ39 mm
Longitud máxima de procesamiento(mm) (Sin casquillo guía)
2.5D (máx. 80 mm) / 2.5D (máx. 90 mm)
Longitud máxima de procesamiento(mm) (Manguito guía fijo)
--
Longitud máxima de procesamiento(mm) (Manguito guía giratorio)
310 mm
Diámetro máximo de sujeción del husillo trasero(mm)
Φ32 mm / Φ38 mm
Diámetro máximo de perforación del husillo(mm)
Φ13 mm
Capacidad de procesamiento
Diámetro máximo de roscado del husillo
M12
Diámetro máximo de perforación del husillo trasero(mm)
Φ10
Diámetro máximo de roscado del husillo trasero
M10
Diámetro máximo de perforación de la herramienta viva radial(mm)
Φ10 mm
Diámetro máximo de roscado de la herramienta viva radial
M8
Diámetro máximo de perforación de la herramienta motorizada trasera(mm)
Φ8 mm / Φ8 mm (opcional)
Diámetro máximo de roscado de la herramienta motorizada
M6 / M6(opcional)
Capacidades mecánicas
Velocidad del husillo(r/min)
8000 rpm (casquillo guía giratorio 6000) / 6000 rpm (cilindro giratorio)
Velocidad del contrahusillo(r/min)
8000 rpm
Velocidad radial de la herramienta motorizada (r/min)
6000
Velocidad de la herramienta (r/min)
6000 rpm / 6000 rpm (opcional)
Velocidad de movimiento rápido(m/min)
30 m/min (X2, Y1, Z1, Z2)
Velocidad de movimiento rápido(m/min)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
Excentricidad del husillo(mm)
≤0.002
Precisión de posicionamiento de repetición(mm)
≤0.003
Sistema de herramientas
Herramientas cilíndricas exteriores
6(□16) / 1(□20)+5(□16)
Herramientas de mecanizado de caras frontales
4(ER20)
Herramientas vivas radiales
1(ER20)+3(ER16)
Portaherramientas de taladro profundo
2(ER16, opcional)
Herramientas de mecanizado posterior
4(ER16)
Herramienta con motor trasero
4(ER16) / Opcional
Portaherramientas de torneado hacia atrás
ninguno
Potencia del motor
Husillo(kw)
6.3 kW
Contrahusillo (kW)
4.2 kW
Eje de transmisión lineal(kw)
1.1 kW (X1, X2, Y1, Z1, Z2)
Herramienta motorizada radial(kw)
1.1 kW
Herramienta Back live(kw)
1 kW / 1 kW (opcional)
Bomba de refrigeración(kw)
0.4
Otros
Peso (kg)
3750 kg
Tamaño (mm)
2960×1660×1920 mm / 3100×1660×1920 mm

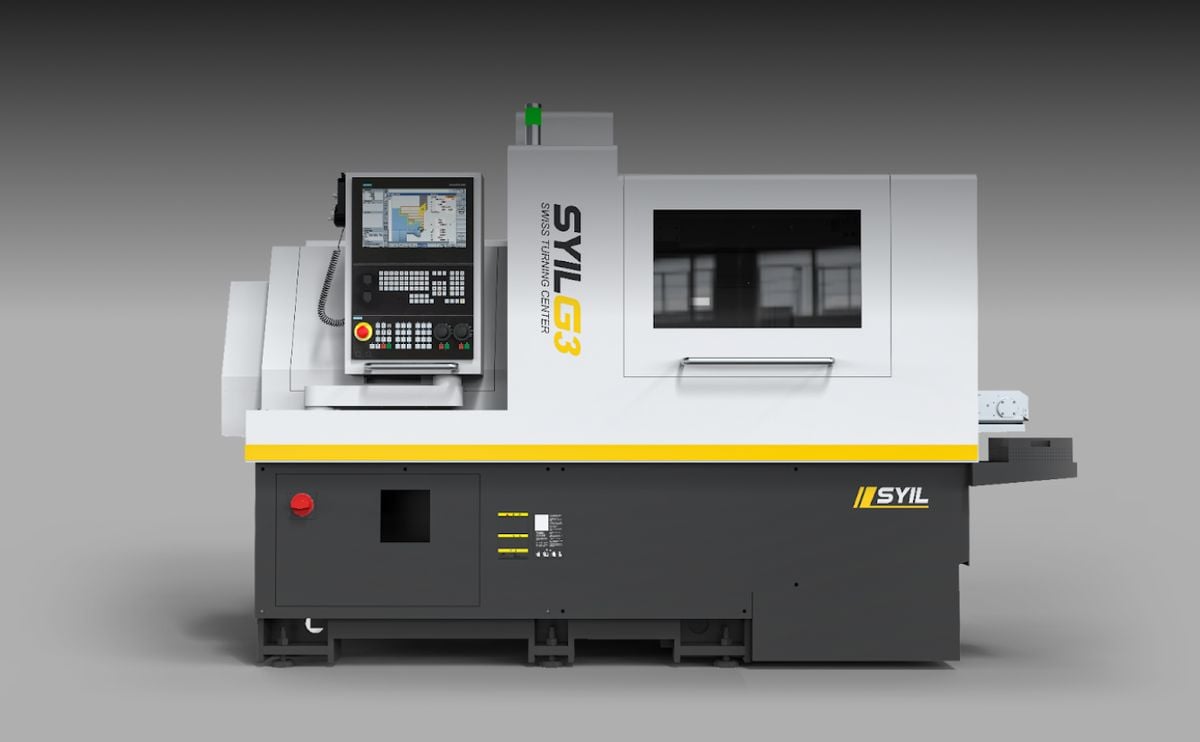

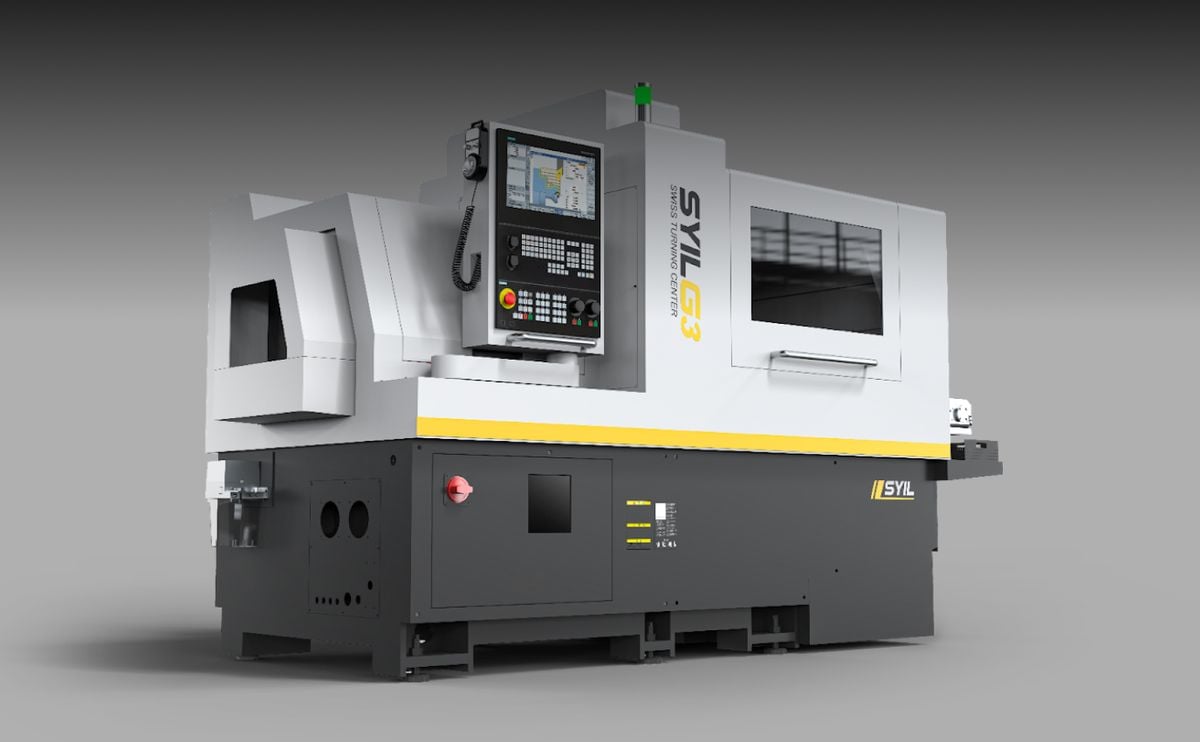

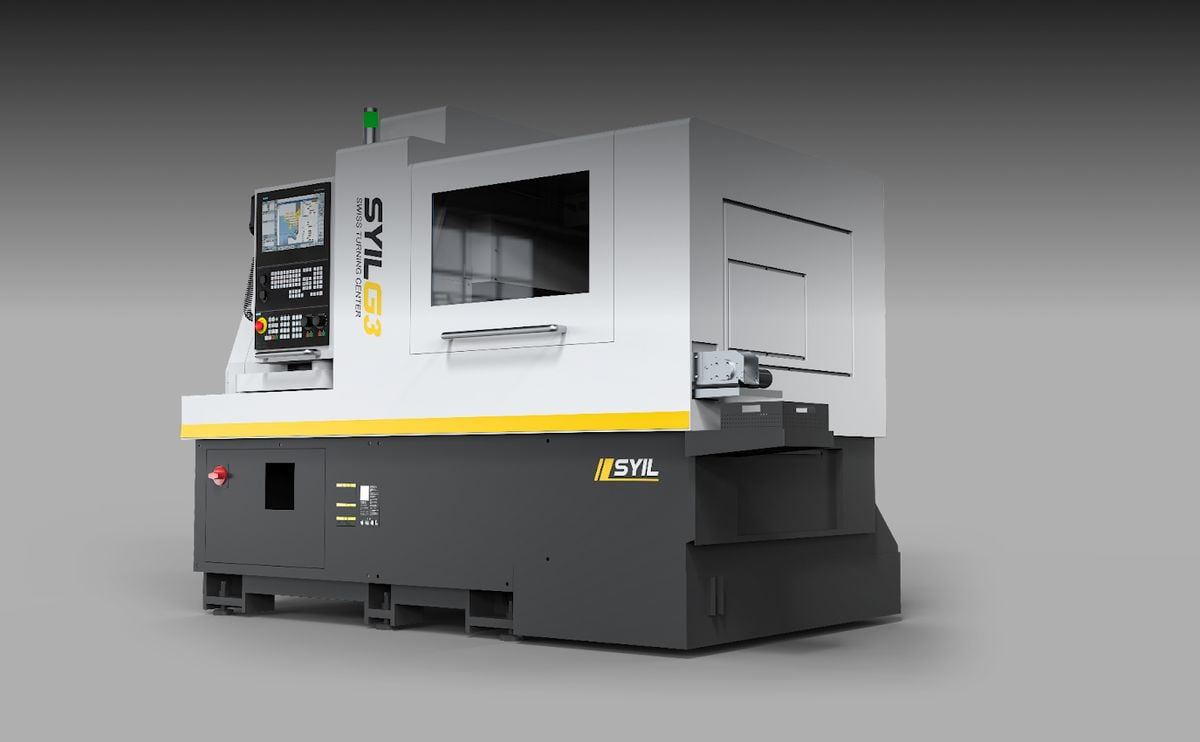

SYIL G3 Características
Ideal para el mecanizado de piezas pequeñas y largas con una precisión y estabilidad excepcionales.
Especificaciones técnicas
G3 L326
G3 L385
G3 L386
Capacidad de procesamiento
Diámetro máximo de la barra de procesamiento (mm)
Φ32
Φ38
Φ38
Diámetro del agujero pasante del husillo (mm)
Φ37
Φ39
Φ39
Longitud máxima de procesamiento(mm) &(pulgadas) (Sin casquillo guía)
2,5D(máximo 80)
2,5D(máximo 90)
2,5D(máximo 90)
Longitud máxima de procesamiento(mm) &(pulgadas) (Manguito guía fijo)
--
--
--
Longitud máxima de procesamiento(mm) &(pulgadas) (Manguito guía giratorio)
310
310
310
Diámetro máximo de sujeción del husillo trasero (mm)
Φ32
Φ38
Φ38
Diámetro máximo de perforación del husillo (mm)
Φ13
Φ13
Φ13
Diámetro máximo de roscado del husillo
M12
M12
M12
Diámetro máximo de perforación del husillo trasero (mm)
Φ10
Φ10
Φ10
Diámetro máximo de roscado del husillo trasero
M10
M10
M10
Diámetro máximo de perforación de la herramienta motorizada radial (mm)
Φ10
Φ10
Φ10
Diámetro máximo de roscado de la herramienta motorizada radial
M8
M8
M8
Diámetro máximo de perforación de la herramienta motorizada (mm)
Φ8
Φ8(opcional)
Φ8
Diámetro máximo de roscado de la herramienta motorizada
M6
M6(opcional)
M6
Capacidades mecánicas
Velocidad del cabezal (r/min)
8000(manguito guía giratorio 6000)
6000(cilindro rotativo)
6000(cilindro rotativo)
Velocidad del contrahusillo (r/min)
8000
8000
8000
Velocidad radial de la herramienta motorizada (r/min)
6000
6000
6000
Velocidad de la herramienta motorizada (r/min)
6000
6000(opcional)
6000
Velocidad de desplazamiento rápido (m/min)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Velocidad de desplazamiento rápido (m/min)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Desviación del husillo (mm)
≤0.002
≤0.002
≤0.002
Precisión de posicionamiento repetido (mm)
≤0.003
≤0.003
≤0.003
Sistema de herramientas
Herramientas cilíndricas exteriores
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Herramientas de mecanizado de extremos
4(ER20)
4(ER20)
4(ER20)
Herramientas vivas radiales
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Portaherramientas para agujeros profundos
2(ER16)
2(ER16)
2(ER16)
Herramientas de mecanizado posterior
4(ER16)
4(ER16)
4(ER16)
Herramienta motorizada trasera
4(ER16)
Opcional
4(ER16)
Portaherramientas de torneado hacia atrás
--
--
--
Potencia del motor
Husillo(kw)
6.3
6.3
6.3
Husillo trasero(kw)
4.2
4.2
4.2
Eje de transmisión lineal(kw)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Herramienta motorizada radial (kw)
1.1
1.1
1.1
Herramienta motorizada posterior (kW)
1
1(opcional)
1
Bomba de refrigeración (kw)
0.4
0.4
0.4
Peso y dimensiones
Peso (kg)
3750
3750
3750
Tamaño (mm)
2960x1660x1920
3100x1660x1920
3100x1660x1920
