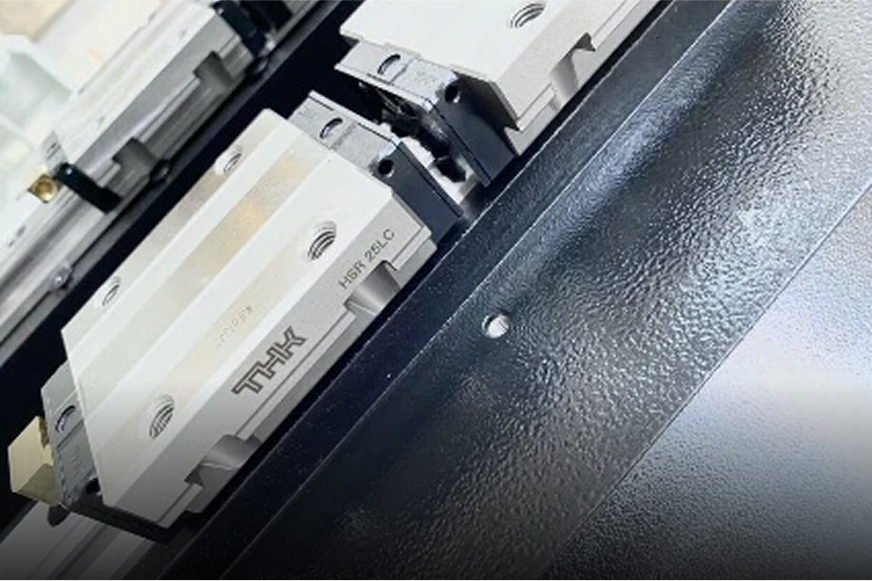

Guias lineales THK
Husillos de bolas y guías lineales de alta precisión
Capacidad de procesamiento
Tamaño del portabrocas
200 mm
Máx. diámetro de giro sobre la cama
ø550 mm
Máx. diámetro de giro sobre el carro
ø290 mm (con eje Y: 200 mm)
Máx. longitud de la pieza de trabajo
500 mm (con eje Y: 530 mm, con contrahusillo: 450 mm)
Máx. diámetro de la pieza de trabajo
ø380 mm
.png)
Huso
Máx. velocidad
4000 rpm
Nariz del husillo
A2-6
Diámetro del orificio del husillo
ø63 mm
Diámetro del orificio pasante del husillo
ø52 mm
Potencia del husillo
11/15kW
Mín. Indexación del eje C
0.001°
Contrahusillo
Tamaño del portabrocas
150 mm
Velocidad nominal/velocidad máxima
1750/6000 rpm
Nariz del husillo
A2-5
Diámetro del orificio del husillo
ø56 mm
Diámetro del orificio pasante del husillo
ø45 mm
Potencia del husillo
11kW
Recorridos
530 mm
Avance rápido
30m/min

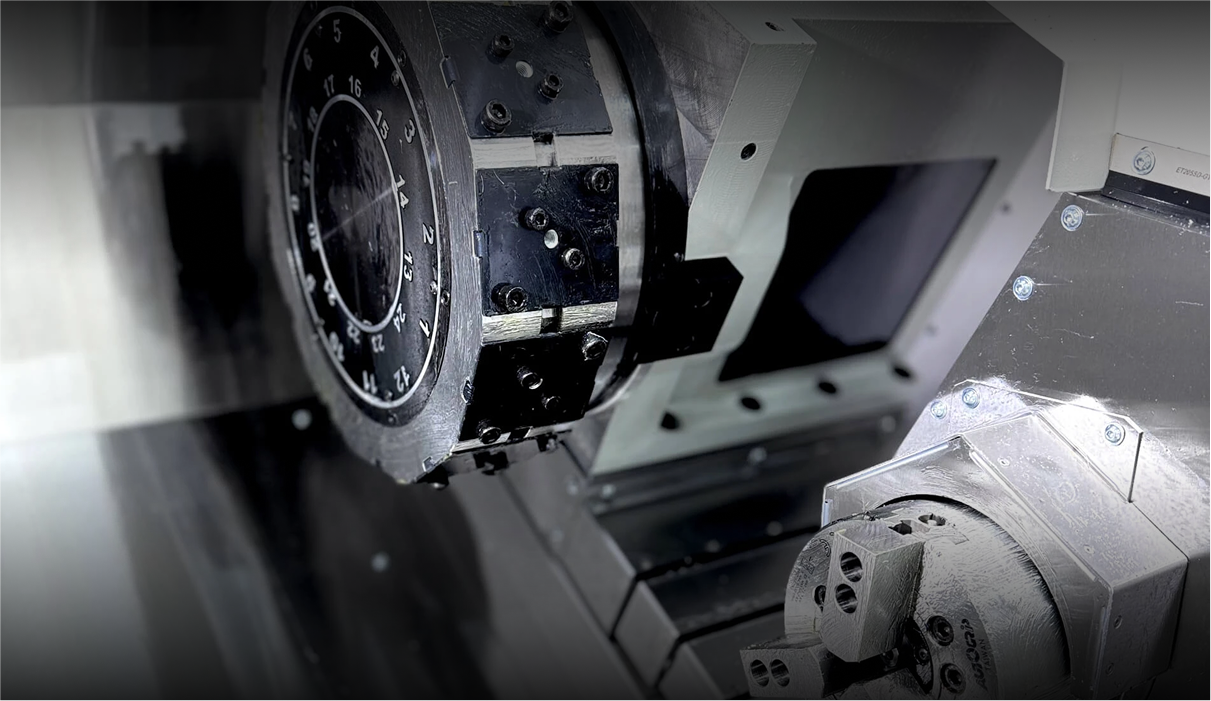

Portaherramientas
Tipo
Torreta de potencia
Herramientas
12
Mín. Herramienta a herramienta
0,2 segundos
Máx. Herramienta a herramienta
0,5 segundos
Tamaño máximo del vástago de la herramienta
25x25 mm
Diámetro máximo del vástago de la herramienta
ø40 mm
Máx. Velocidad de herramientas en vivo
5000rpm
Modelo de herramientas activas
BMT55
Viajes
X Avance rápido
30m/min
Z Avance rápido
30m/min
Y Avance rápido
15m/min
X recorridos
190+10 mm
Recorridos Z
550 mm (con eje Y: 490+-50 mm)
Culata de cola
Recorridos desde el contrapunto hasta el trozo
465 mm (con eje Y: 500 mm)
Movimiento rápido del contrapunto
30m/min
Cono de manga
MT4
Dimensiones y peso
Dimensiones (largo x ancho)
2500x1720x1740 mm (con eje Y: 2680x1750x1850mm, con contrahusillo: 2680x1750x1850mm)
NO
4000kg

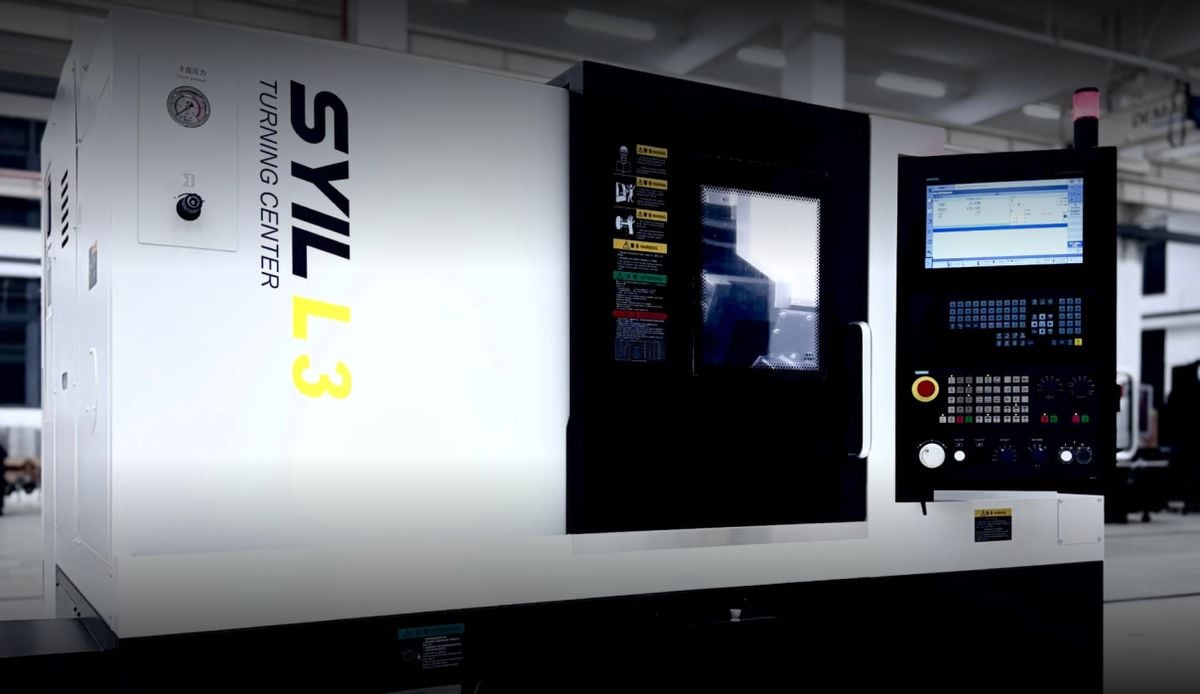

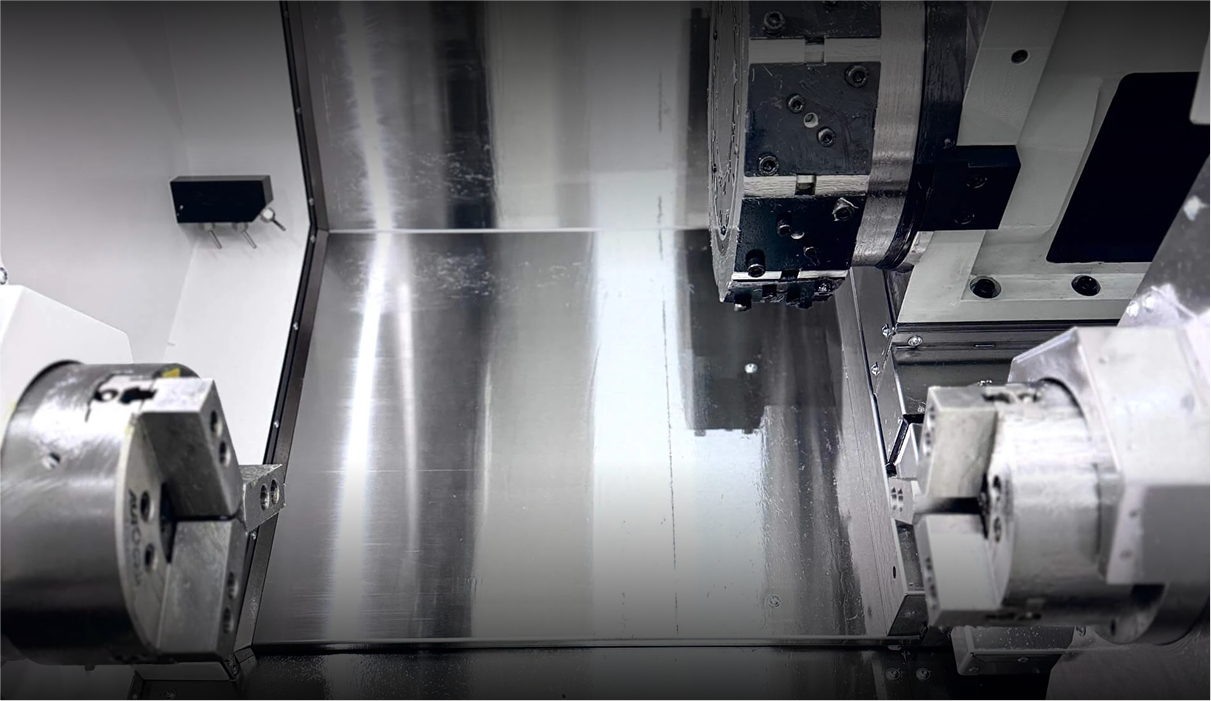

El torno de alta productividad
El centro de torneado SYIL L3 con herramientas motorizadas para un alto rendimiento mecanizado CNC de piezas pequeñas y medianas.
.png)

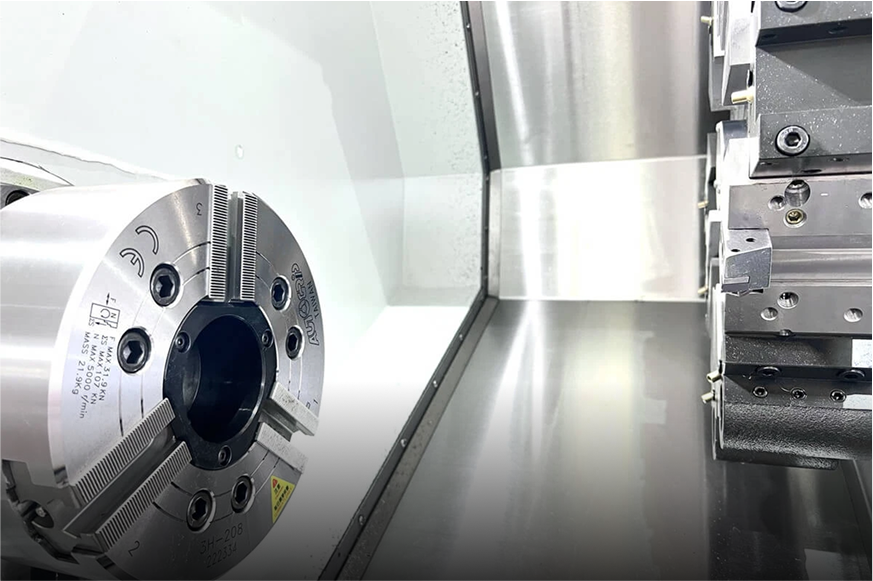

Unidad de servohusillo de alta velocidad
Velocidad máxima del husillo 4500 rpm
Opciones de SYIL L3

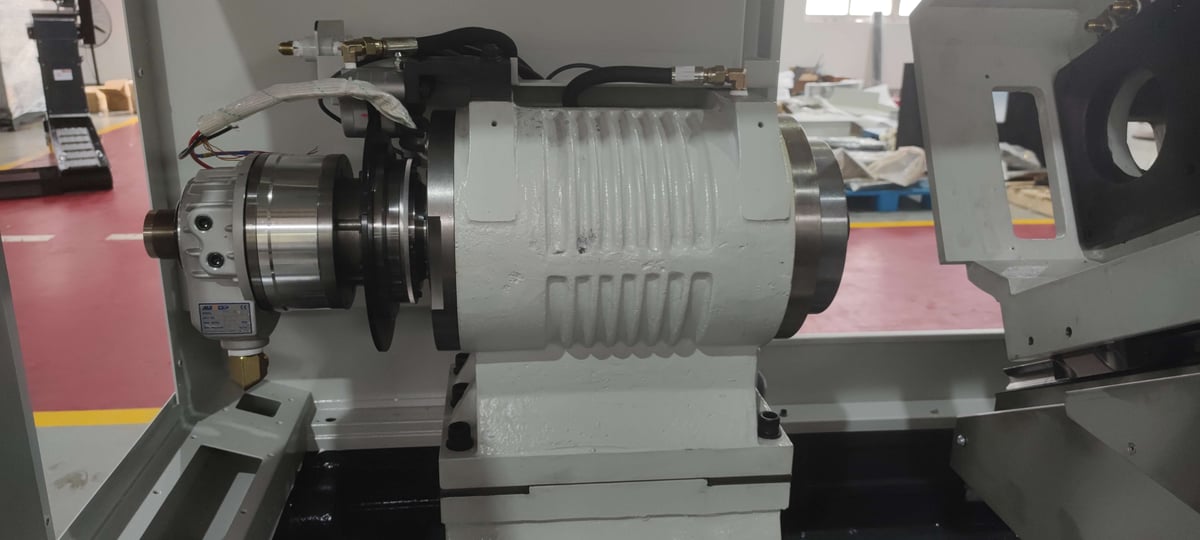

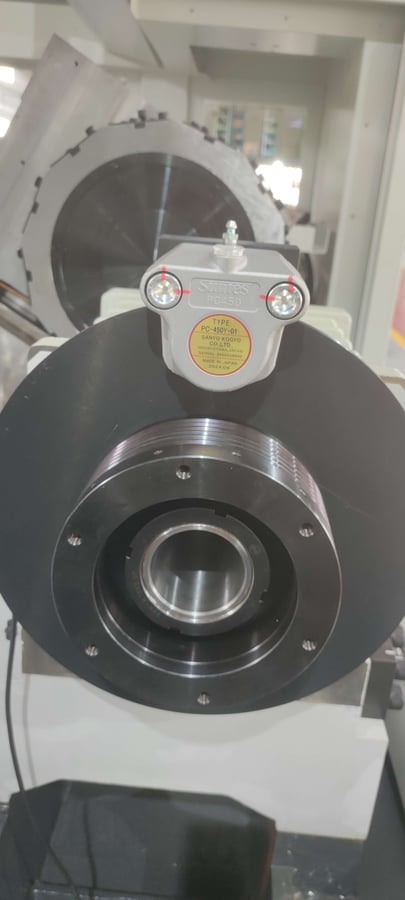

Mandril de subhusillo de 150 mm, 6000 RPM.

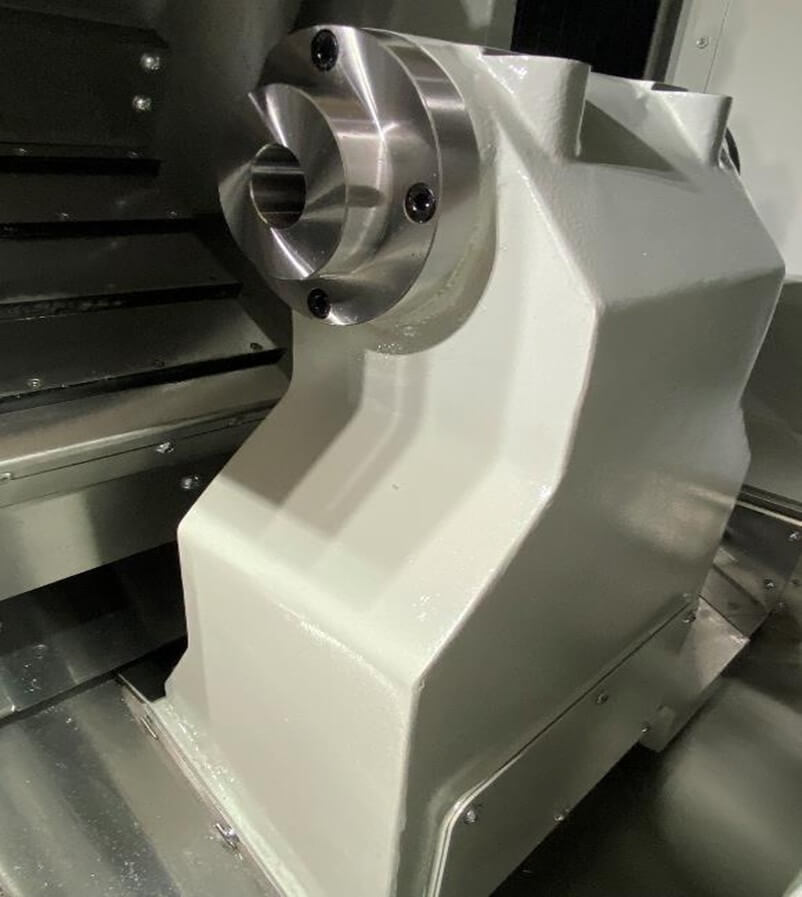

Incluye pantalla personalizada para el movimiento del contrapunto.

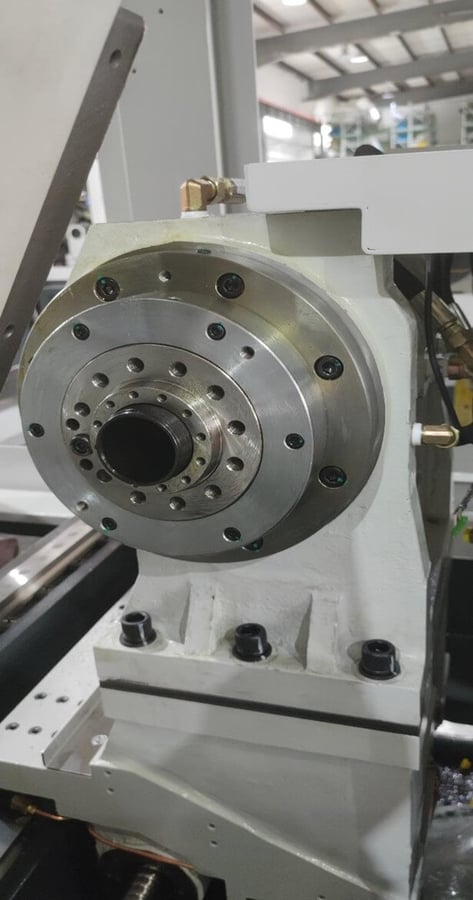

Contrapunto programable que incluye pantalla personalizada.

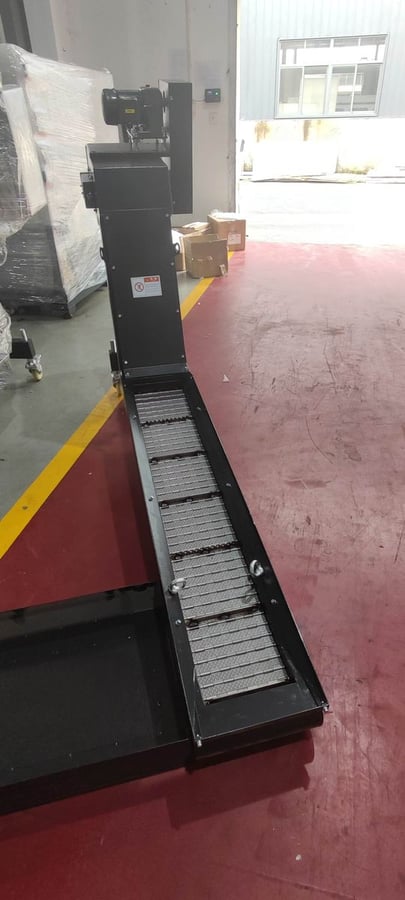

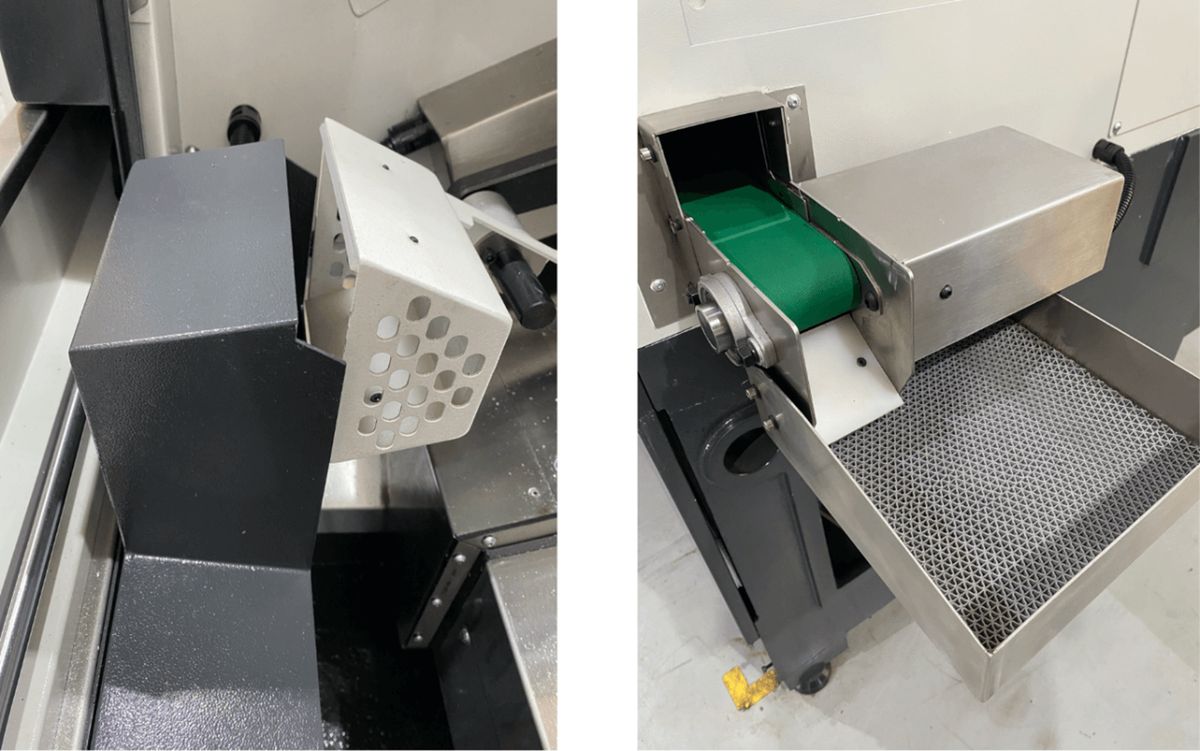

Incl. carro de recogida de chips.

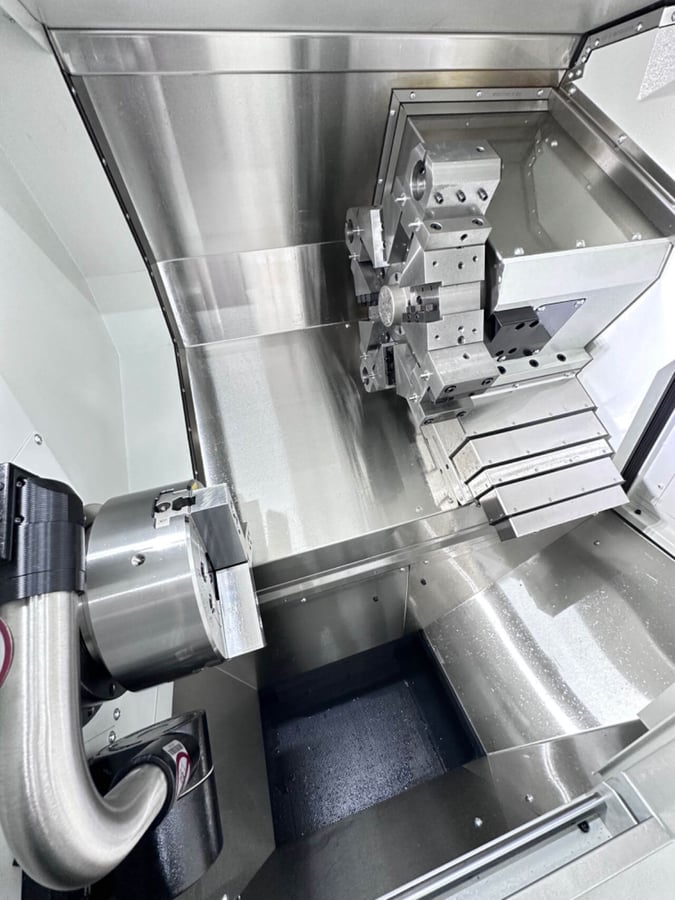

Renishaw.
Para el L3.

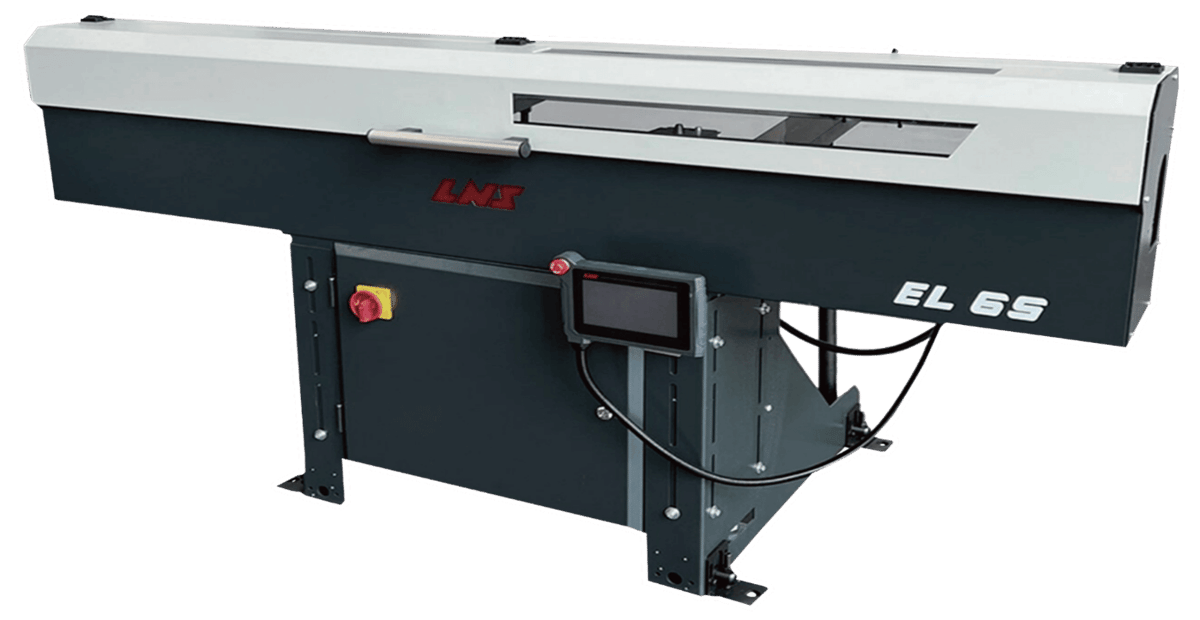

LNS EL65.
L3.
Datos técnicos
L2
L3
L4
Capacidad de procesamiento
Tamaño del mandril (")
8
8
10
Diámetro máx. de giro sobre la cama (mm)
ø510
ø550
ø630
Diámetro máx. de giro sobre el carro (mm)
ø260
ø290/ø200
ø330
Longitud máx. de la pieza (mm)
300
500/530/450
800/1100/1500
Diámetro máx. de la pieza (mm)
ø380
ø380
ø520
Eje
Velocidad máxima (rpm)
4000
4000
3500
Nariz del husillo
A2-6
A2-6
A2-8
Diámetro interior del husillo (mm)
ø66
ø63
ø91
Diámetro de paso del husillo (mm)
ø52
ø52
ø75
Potencia del husillo (kW)
11
11
15
Indexación mínima del eje C (°)
---
0.001
---
Contrahusillo
Tamaño del mandril (")
---
6
---
Velocidad nominal / Velocidad máxima (rpm)
---
1750/6000
---
Nariz del husillo
---
A2-5
---
Diámetro interior del husillo (mm)
---
ø56
---
Diámetro de paso del husillo (mm)
---
ø45
---
Potencia del husillo (kW)
---
11
---
Recorridos (m)
---
530
---
Avance rápido (m/min)
---
30
---
Viajes
X Avance rápido (m/min)
30
30
30
Z Avance rápido (m/min)
30
30
30
Y Marcha rápida (m/min)
---
15
---
Recorridos X (mm)
200
190+10
260+10
Recorridos Z (mm)
360
550 (490+-50)
850/1150/1550
Portaherramientas
Tipo
Servo torreta
Torreta de alimentación
Servo torreta
Herramientas
8/12
12
12
Tamaño del mango de la herramienta (mm)
25x25
25x25
25x25
Diámetro del mango de la herramienta (mm)
ø40
ø40
ø40
Herramienta mínima a herramienta (s)
0.28
0.2
0.2
Máximo de herramienta a herramienta (s)
0.4
0.5
0.5
Velocidad máxima de la herramienta (rpm)
---
5000
5000
Modelo de utillaje activo
---
BMT55
BMT55
Acciones de cola
Recorridos desde la culata hasta el trozo (mm)
---
465/500
---
Avance rápido de la contrapunta (m/min)
---
30
10
Conicidad del manguito
---
MT4
MT5
Otros datos
Peso de la máquina (kg)
3050
4000
6200/6800/7220
Dimensiones de la máquinaL x A x A (mm)
1775x1600x1690
2500x1720x1740
(3522/3872/3992) X 1982 X 1772
con eje Y (mm)
---
2680x1750x1850
---
con contrahusillo (mm)
---
2680x1750x1850
---
