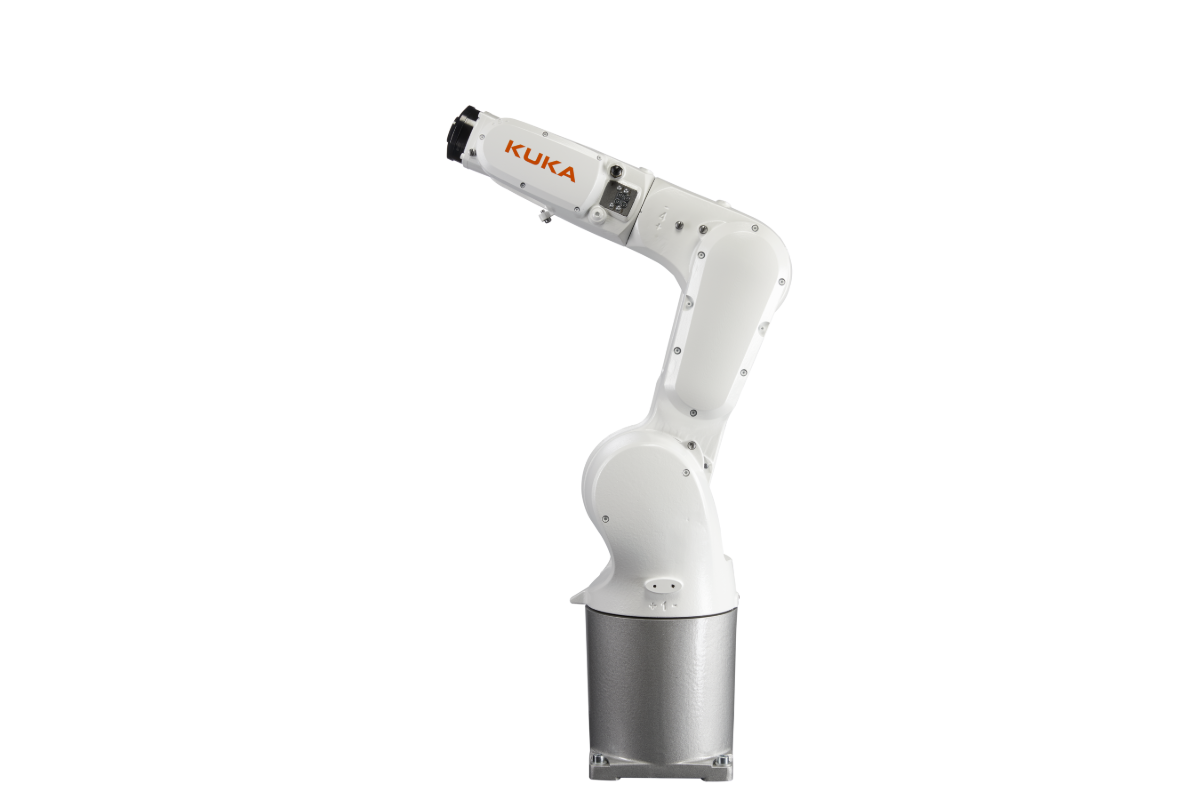

Brazo robótico KUKA
Robot industrial pequeño y fiable de 6 ejes con una carga útil máxima de 6,7 kg.
Peso de la pieza
Máximo
3 kg
Brazo robótico
Carga útil
6.7 kg
Alcance
901 mm
Nivel IP
IP65 | IP67 [brazo|muñeca]
Repetibilidad de la postura (ISO 9283)
± 0.02 mm
Herramientas para robots
Pinza neumática paralela
1
Juego de dedos universales
1
Limpiador de boquilla
1
Golpe por mandíbula
8 mm
Fuerza de cierre/apertura
550/610 N
Otros datos
Método de manipulación de materiales
Patrón de cuadrícula
Espacio disponible
600 x 520 x 150 mm
Tamaño de la unidad
850 x 1200 x 2000 mm
Diámetro del vástago de la herramienta
ø40/ø32 mm
SYIL R1: con tecnología de KUKA y Siemens
Descubra el siguiente nivel de productividad
Descubra las ventajas de la automatización simplificada con el sistema de mantenimiento de máquinas SYIL R1. Una solución de automatización completa, rápida de instalar y fácil de manejar desde su SINUMERIK 828D. El R1 elimina las tareas manuales y repetitivas de sus operaciones CNC al automatizar el proceso de carga y descarga.
Fabricado con el fiable robot de 6 ejes de KUKA, el sistema de mantenimiento de máquinas SYIL R1 es la solución perfecta para tareas de alta mezcla y bajo volumen.
¡Ahora puedes dedicar tu tiempo a hacer crecer tu negocio en lugar de realizar tareas repetitivas!

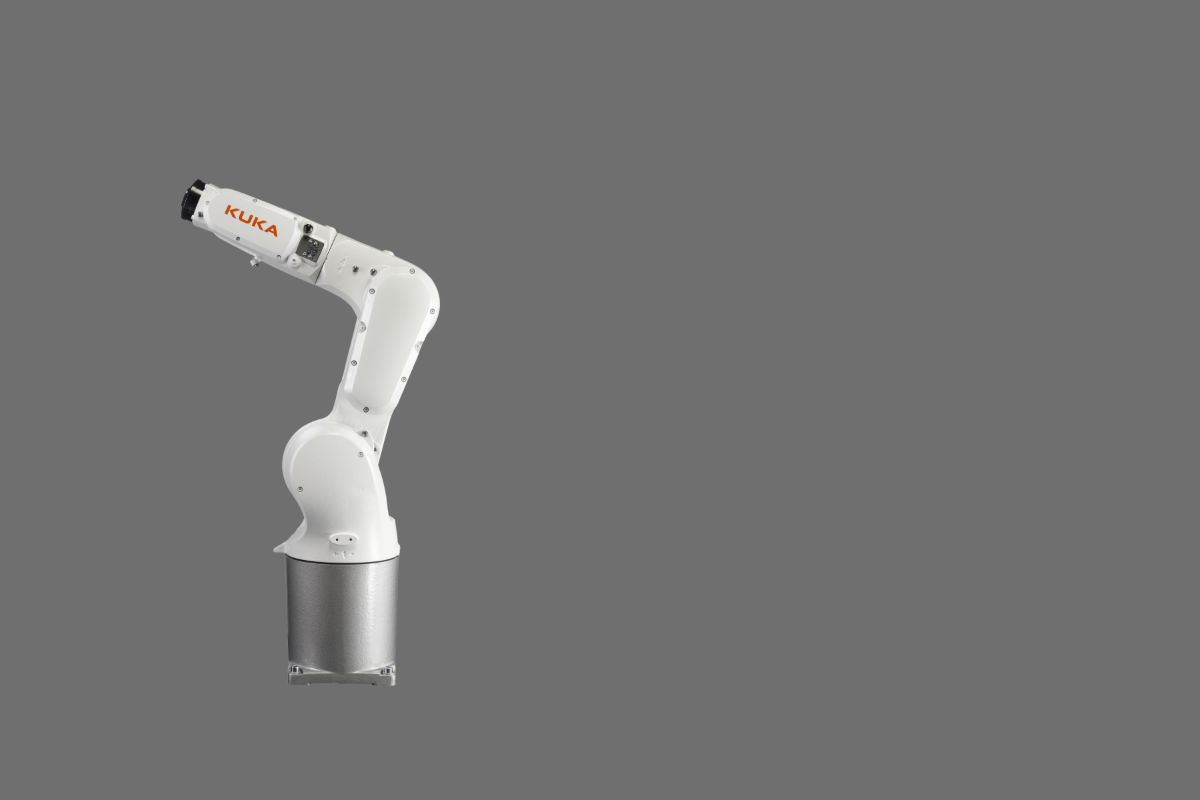

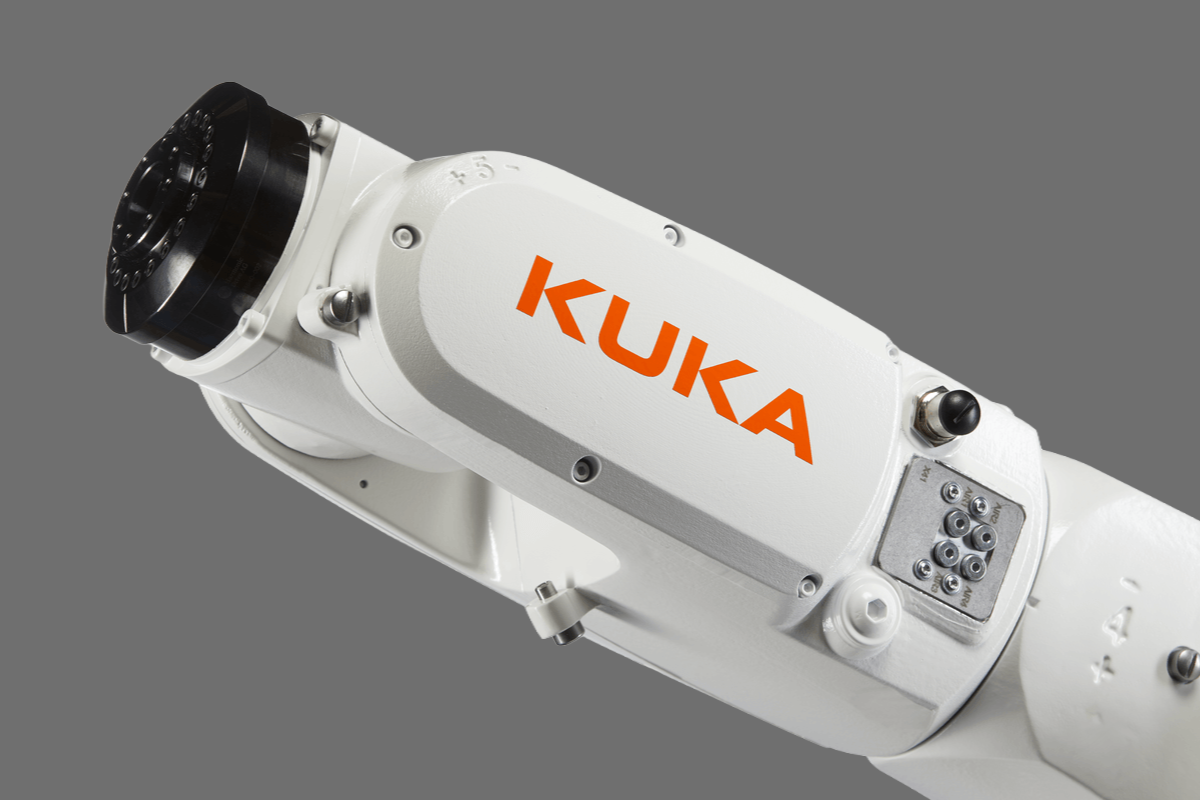

El SYIL R1 utiliza un brazo robótico KUKA. SYIL es un socio oficial de KUKA.
SYIL R1: ¿qué incluye esta solución preconfigurada?

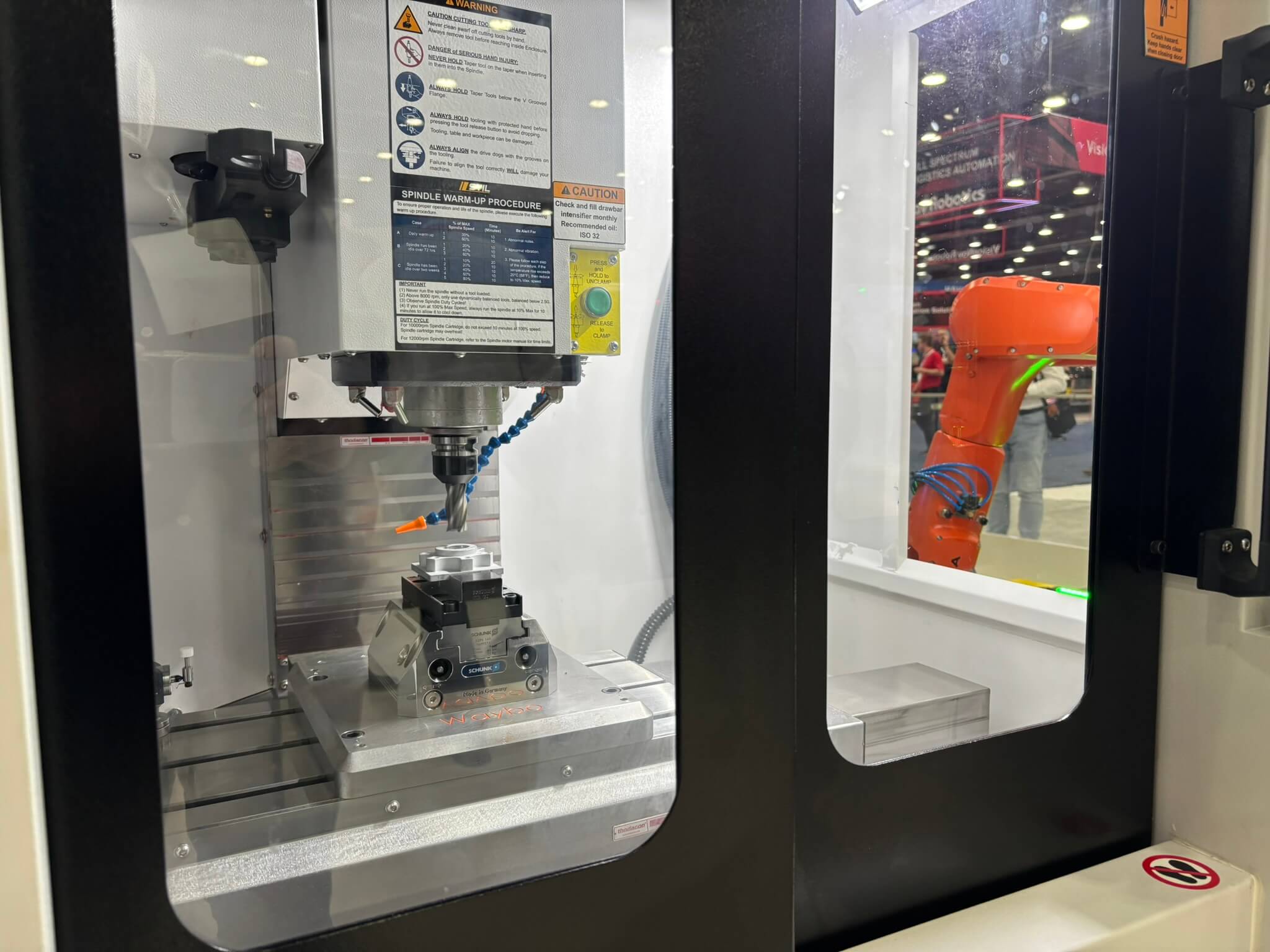

La célula R1 está diseñada para automatizar tareas repetitivas relacionadas con el mantenimiento de máquinas, como la carga y descarga de piezas en máquinas CNC.El robot recupera de forma autónoma las piezas de la mesa plana, las carga en la máquina, retira la pieza terminada y la vuelve a colocar en la mesa plana o en cualquier otro mecanismo de salida.
El paquete R1 incluye:
- Brazo robótico KUKA
- Herramientas para robots
- Opciones adicionales de sujeción de piezas y pinzas dobles disponibles
- La célula está preparada para su integración plug-and-play con cualquier máquina SYIL Siemens
- Puerta automática (si se adquiere el R1 junto con una máquina SYIL)

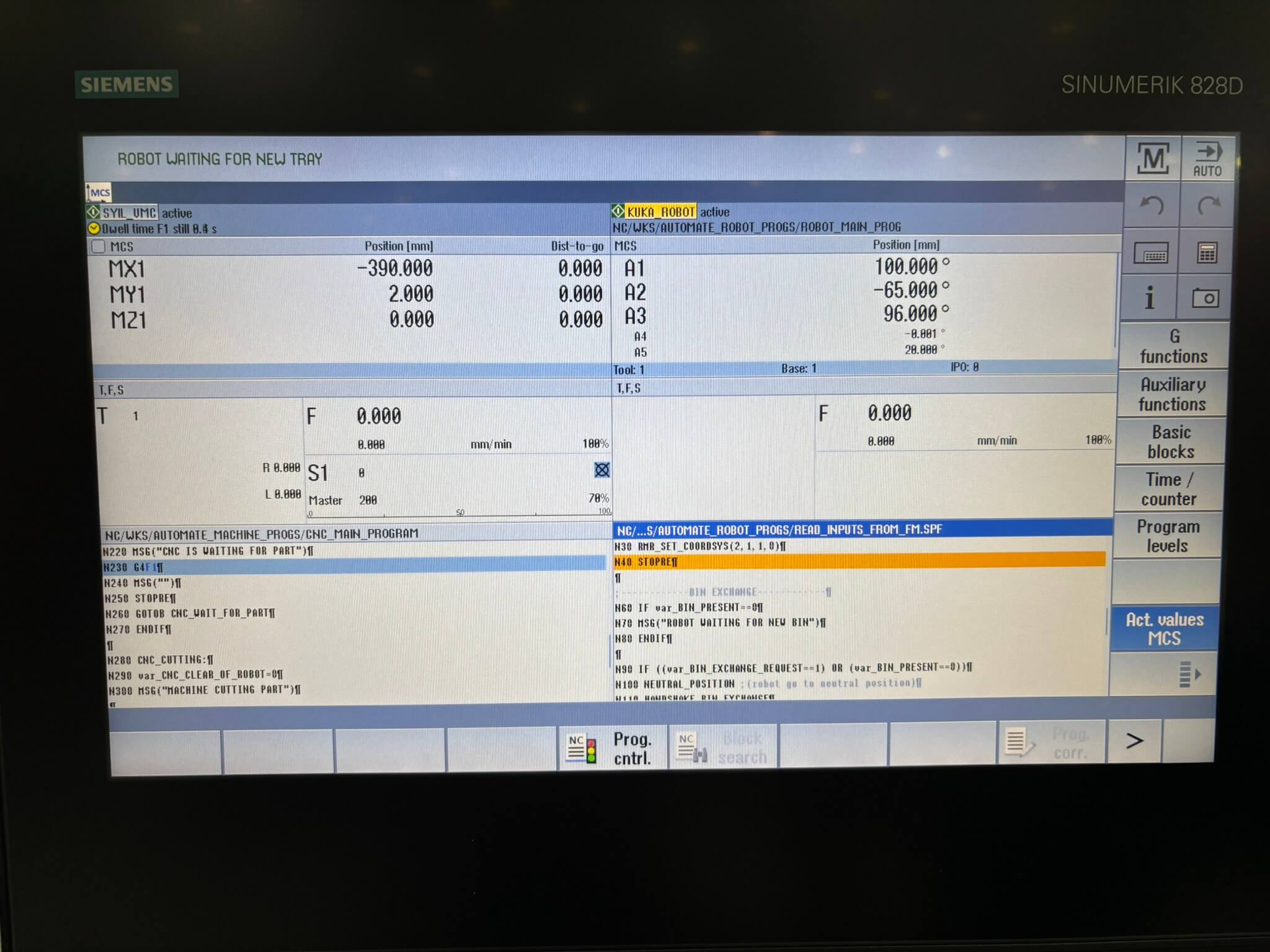

Siemens SINUMERIK
Una solución de automatización integrada para talleres, que permite un control perfecto tanto de las máquinas CNC como de los robots KUKA desde una única interfaz.

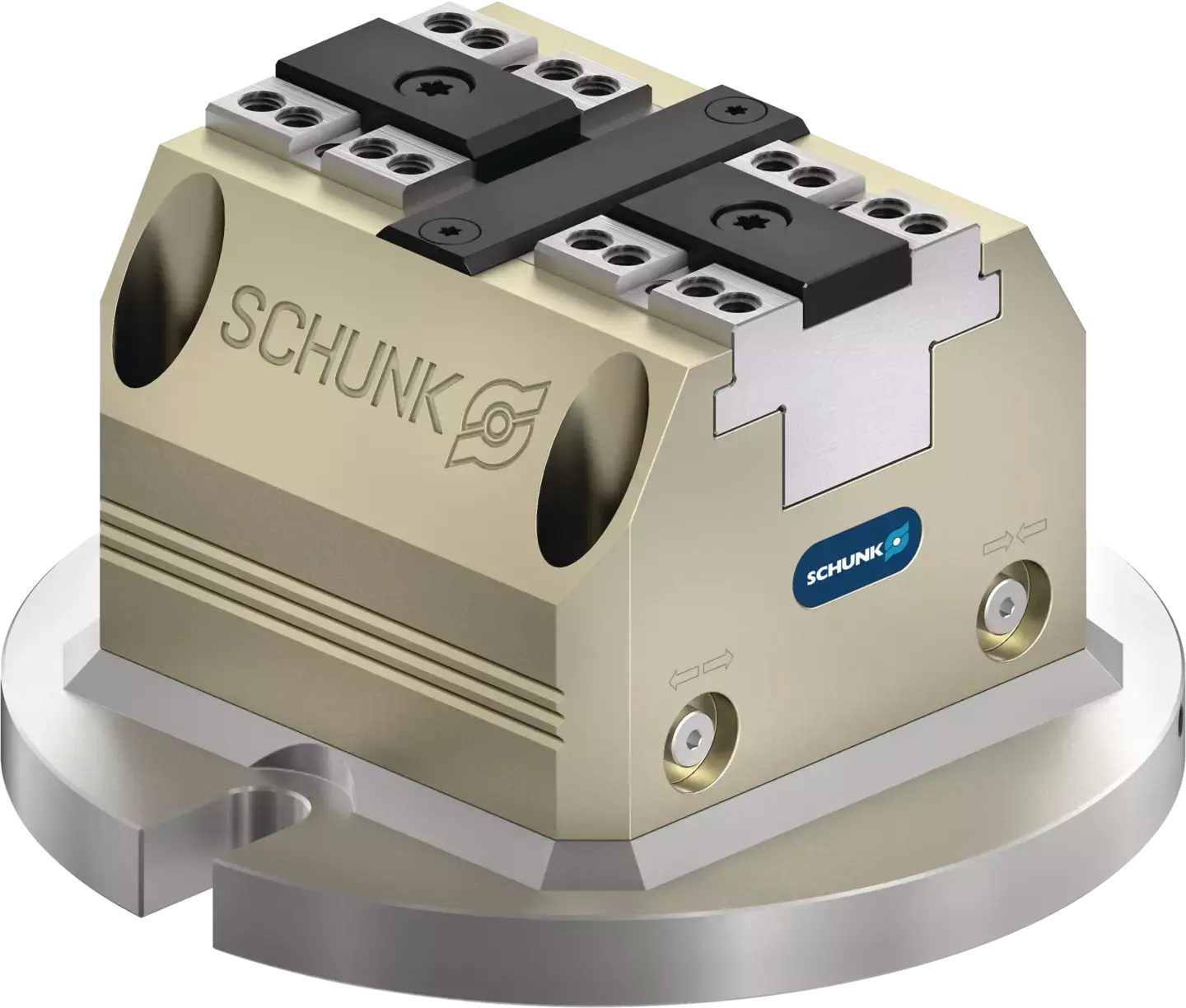

SCHUNK
Bloque de fuerza de sujeción neumática.

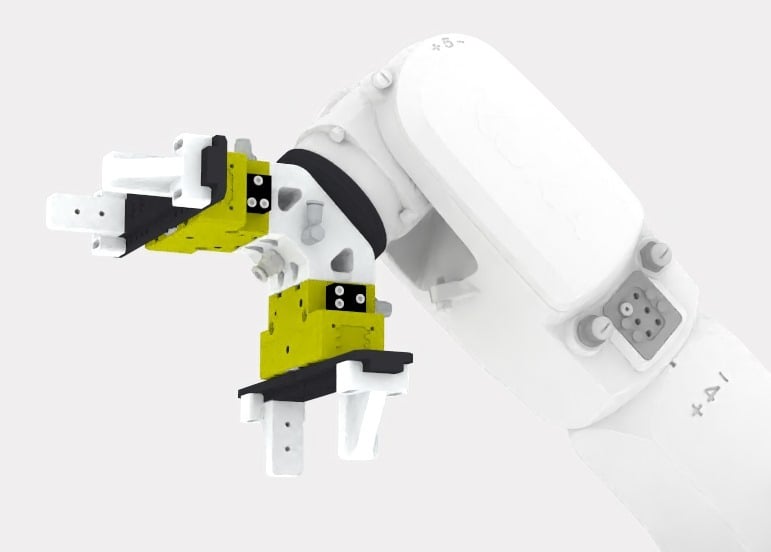

Pinza doble
Se utiliza si la pieza acabada tiene una forma diferente a la del material en bruto.

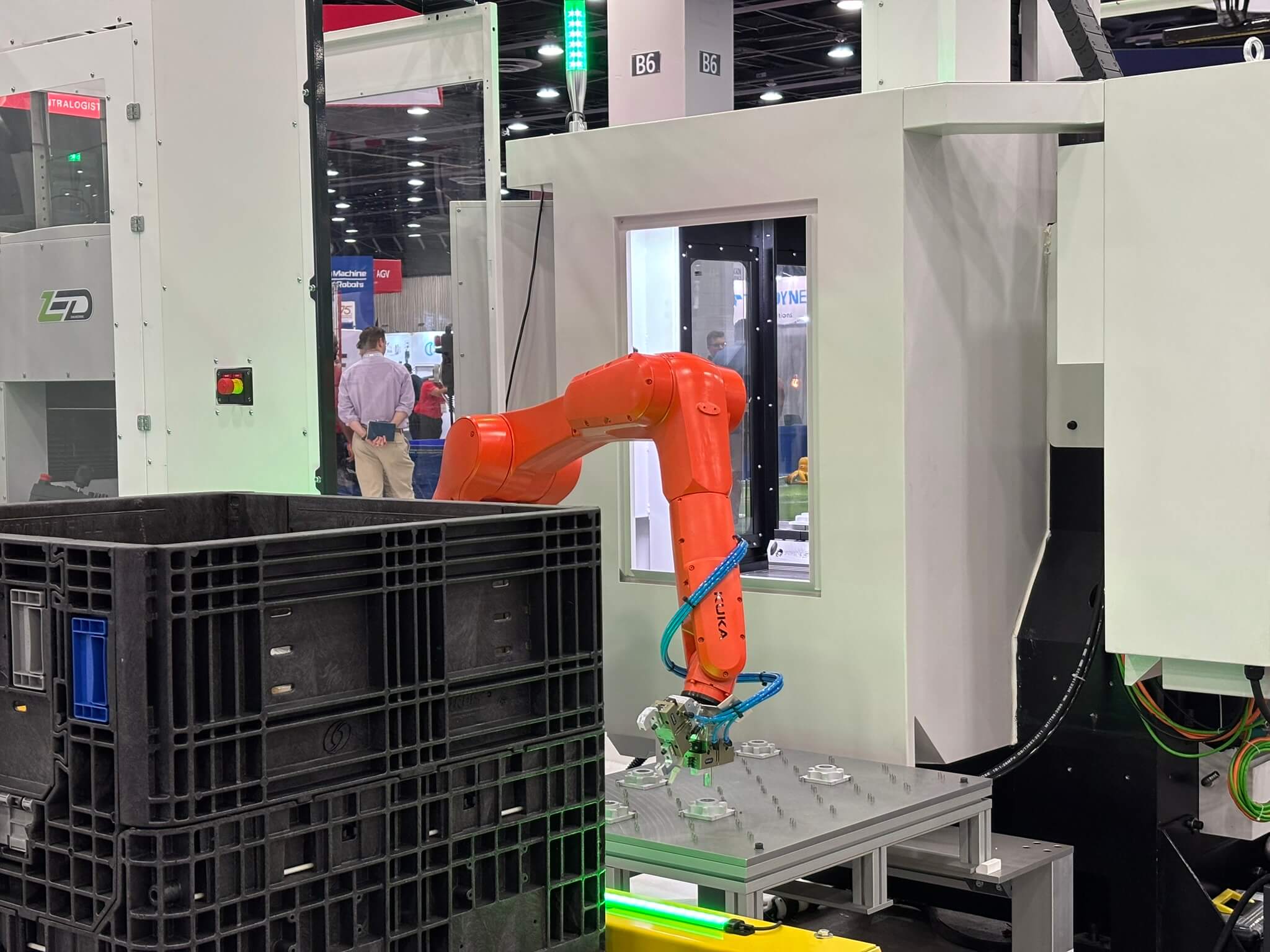

Puerta automática
Puerta automática diseñada a medida y montada en la puerta lateral de su máquina SYIL.

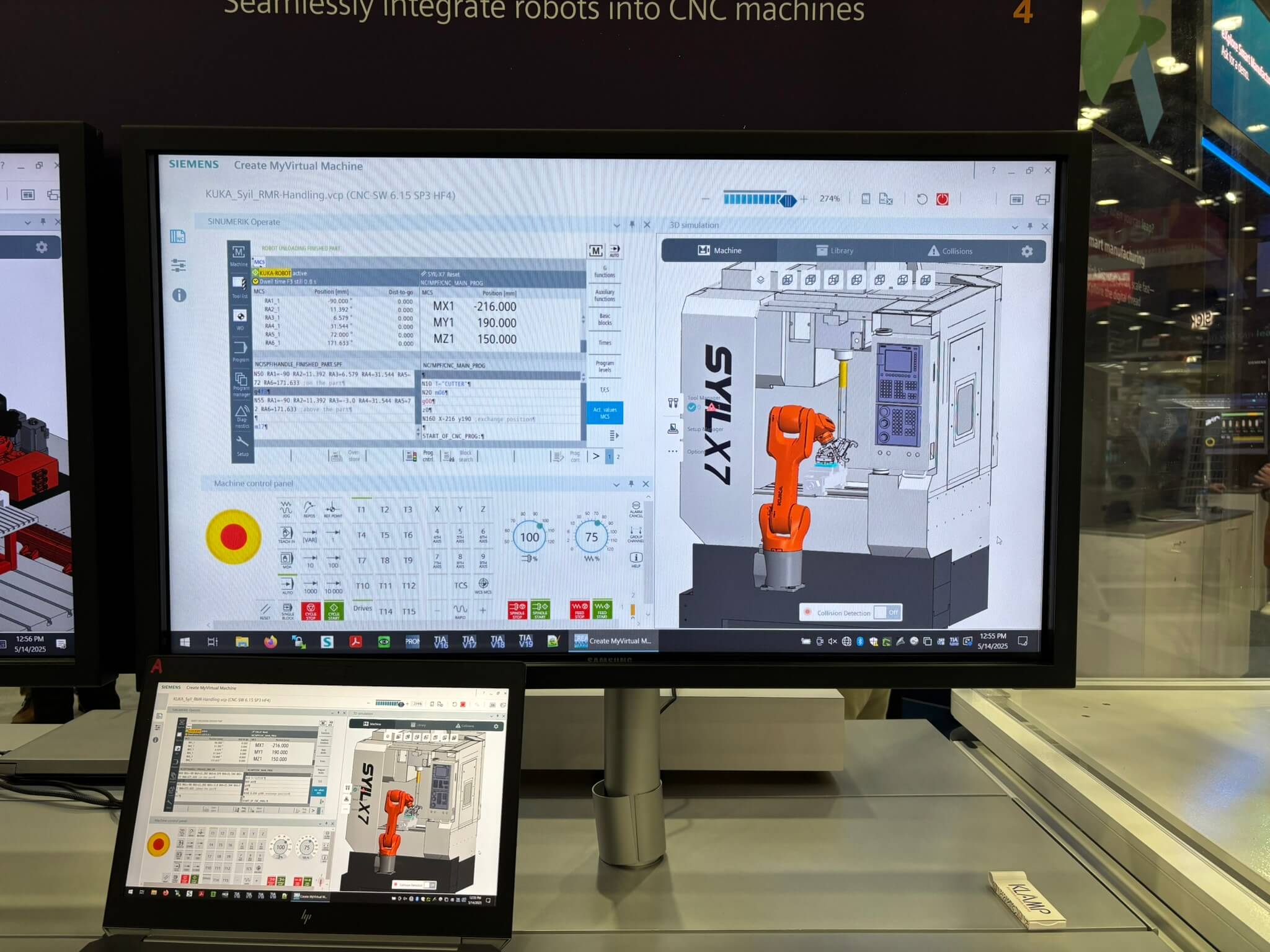

Gemelo digital
Amplíe su R1 con un gemelo digital para simular y programar operaciones de mecanizado y mantenimiento sin necesidad de acceder físicamente a la máquina.
Especificaciones técnicas
R1
Peso de la pieza
Peso máximo [kg]
3
Brazo robótico
Carga útil [kg]
6.7
Alcance [mm]
901
Nivel de IP [brazo|muñeca]
IP65|IP67
Repetibilidad de la posición (ISO 9283) [mm]
± 0.02
Herramientas para robots
Pinza neumática paralela
1
Juego de dedos universales
1
Limpiador de boquilla
1
Carrera por mordada [mm]
8
Fuerza de cierre [N]
550
Fuerza de apertura [N]
610
Otros datos
Método de manipulación de materiales
Patrón de cuadrícula
Espacio disponible [mm]
600 x 520 x 150
Tamaño de la unidad [mm]
850 x 1200 x 2000
Requisitos eléctricos
200-240 VAC - 16 Amp
Requisitos neumáticos [psi]
90-120
