Schneeberger
Bastidor de la máquina de fundición de minerales
Viajar
Recorrido X
300 mm
Recorrido en Y
260 mm
Recorrido Z
300 mm
Distancia entre el extremo del eje y la mesa
150-450 mm
Distancia entre el husillo y la superficie de la columna
330 mm

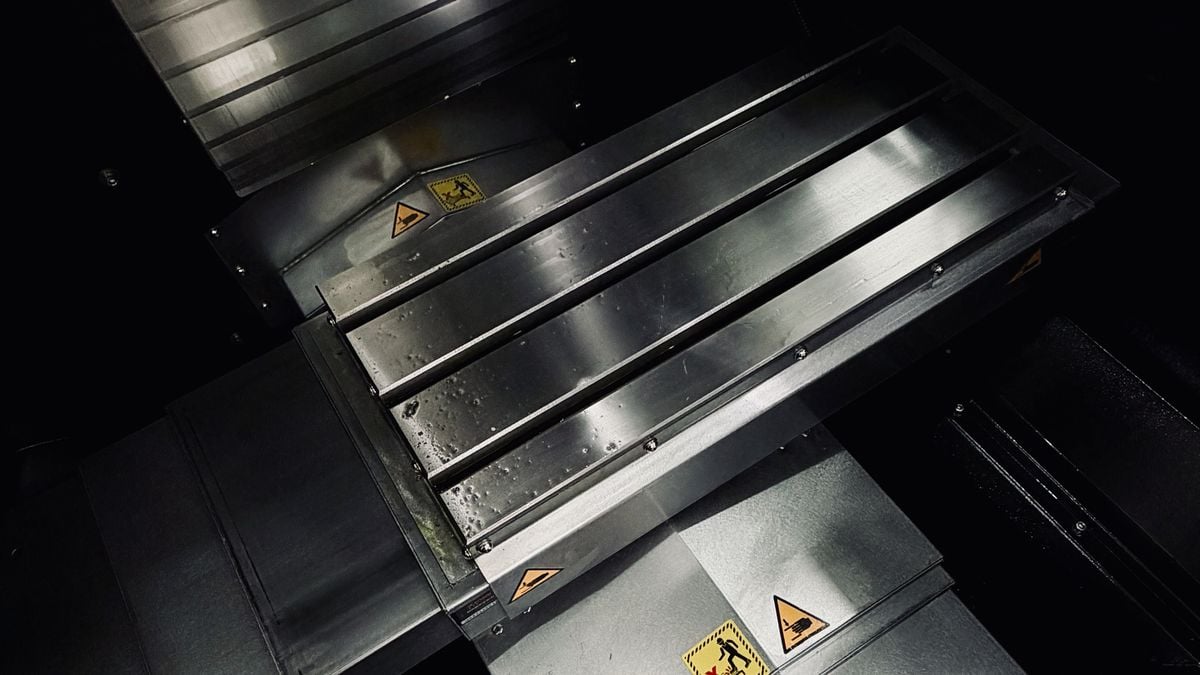

Mesa
Tamaño de la mesa
560×260 mm
Ranuras en T (Número x Tamaño x Distancia)
3×14×80 mm
Máx. Carga de la mesa
150 kg

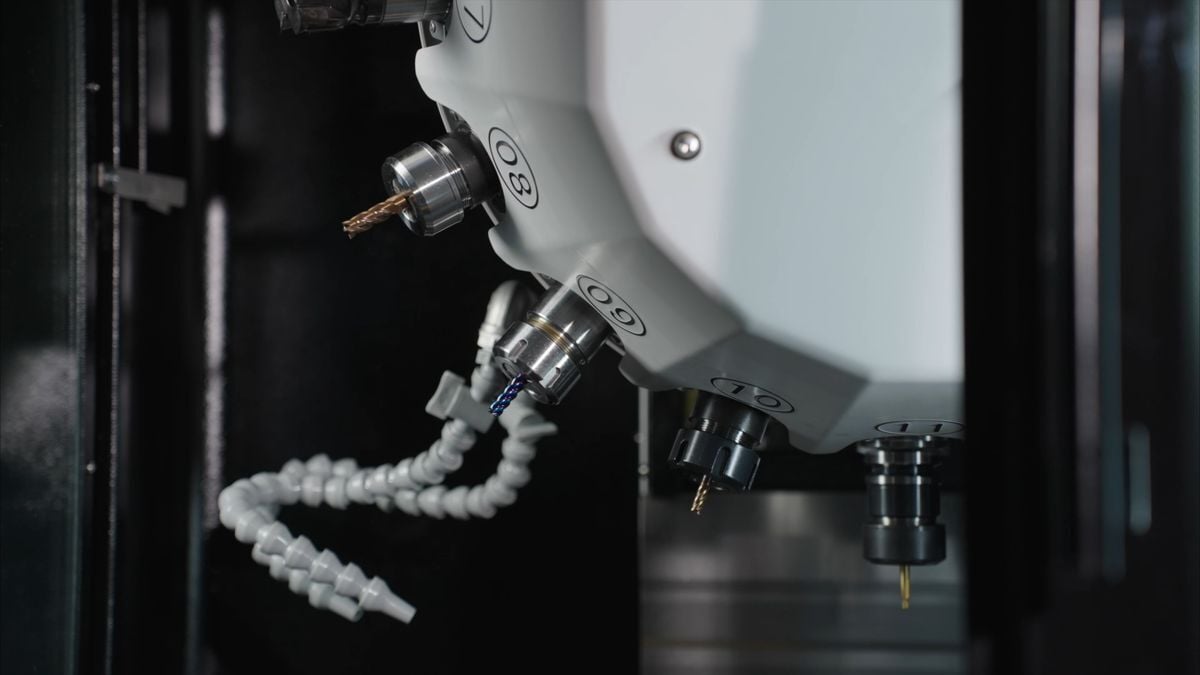

Huso
Nariz del husillo
BT30
Velocidades del husillo
20.000 rpm
Mecanismo de Transmisión
Directo

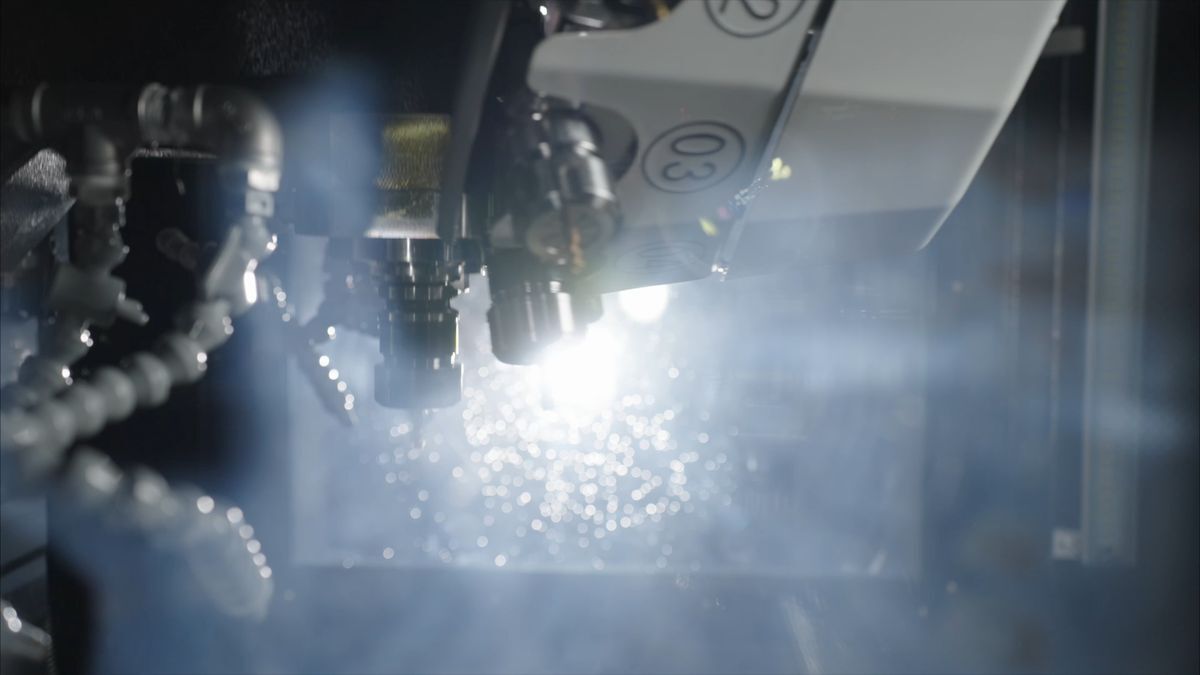

Alimentar
Avance de corte
10.000 mm/min
Avance rápido
30.000 mm/min
Cambiador automático de herramientas
Tipo de herramienta
Tipo de rueda
Capacidad de almacenamiento de herramientas
16 piezas
Diámetro máximo de la herramienta
63 mm
Longitud máxima de la herramienta
200 mm
Peso máximo de la herramienta
3 kg
Herramienta a herramienta
1 s

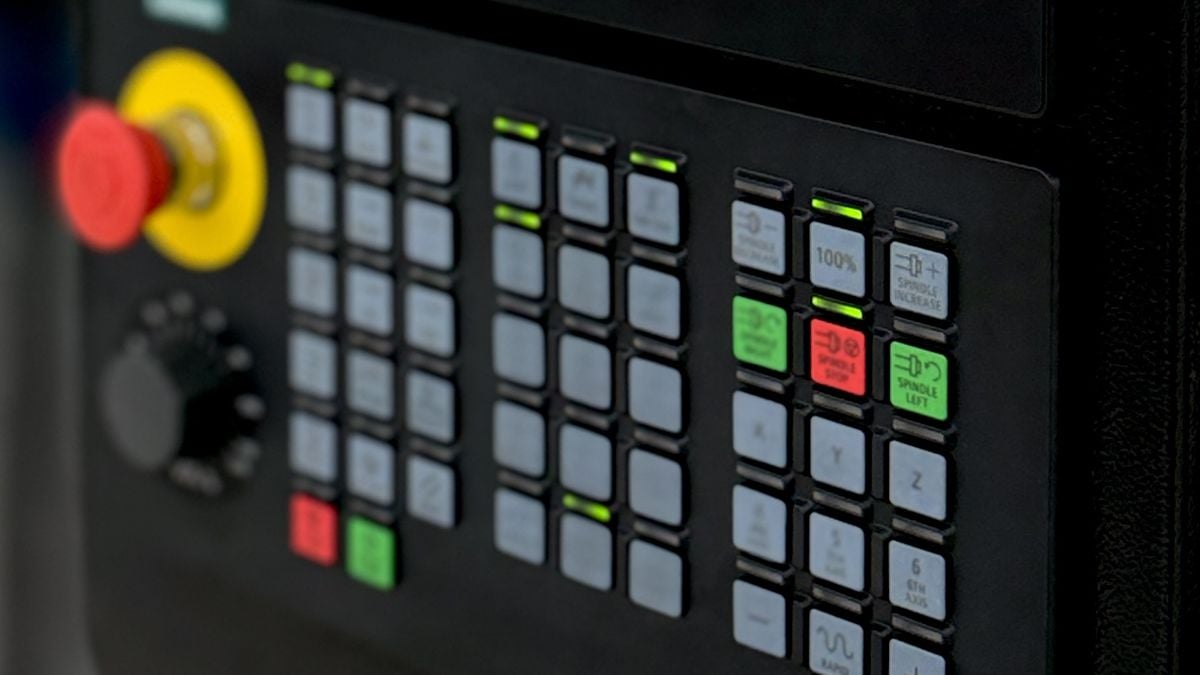

Potencia - Siemens
Potencia del motor del husillo (nominal/máx.)
4.8 kW
Motores de accionamiento (X, Y, Z)
1/2.2/3.5 kW
Alimentación
AC 380 V / trifásica
Potencia
12 kVA
Tamaño y peso de la máquina
Tamaño del piso (largo*ancho*alto)
2020×1000×2360 mm
Peso bruto
2180 kg
Ahorro de espacio y dinero

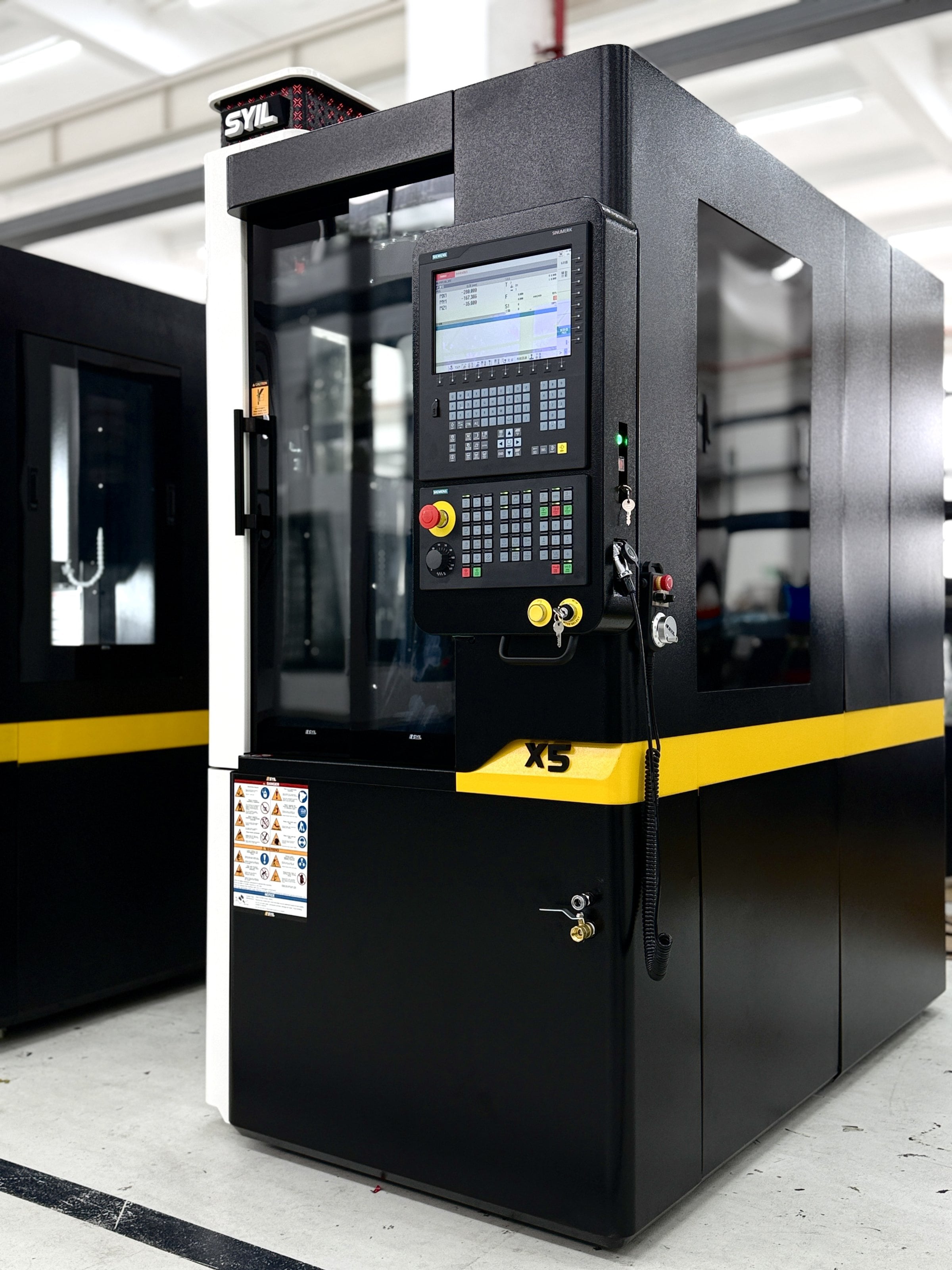

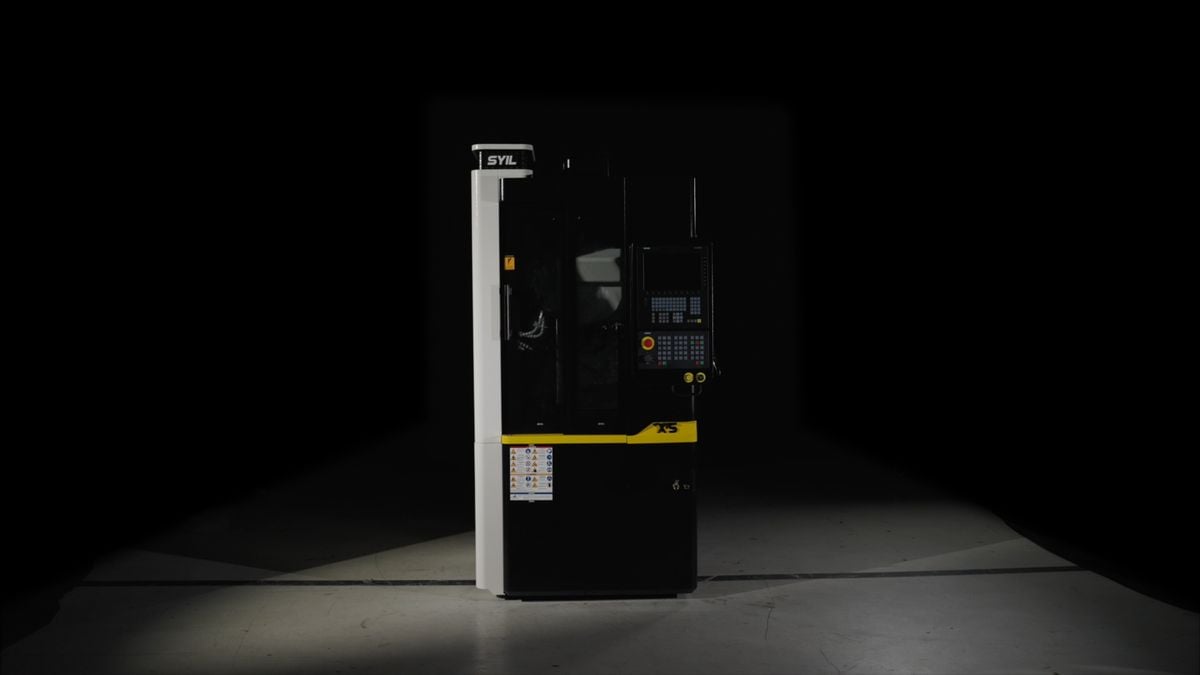

El SYIL X5 es un centro de mecanizado de 3 ejes que ofrece la máxima precisión y un potente rendimiento. Puede añadir fácilmente un 4º eje a su X5.

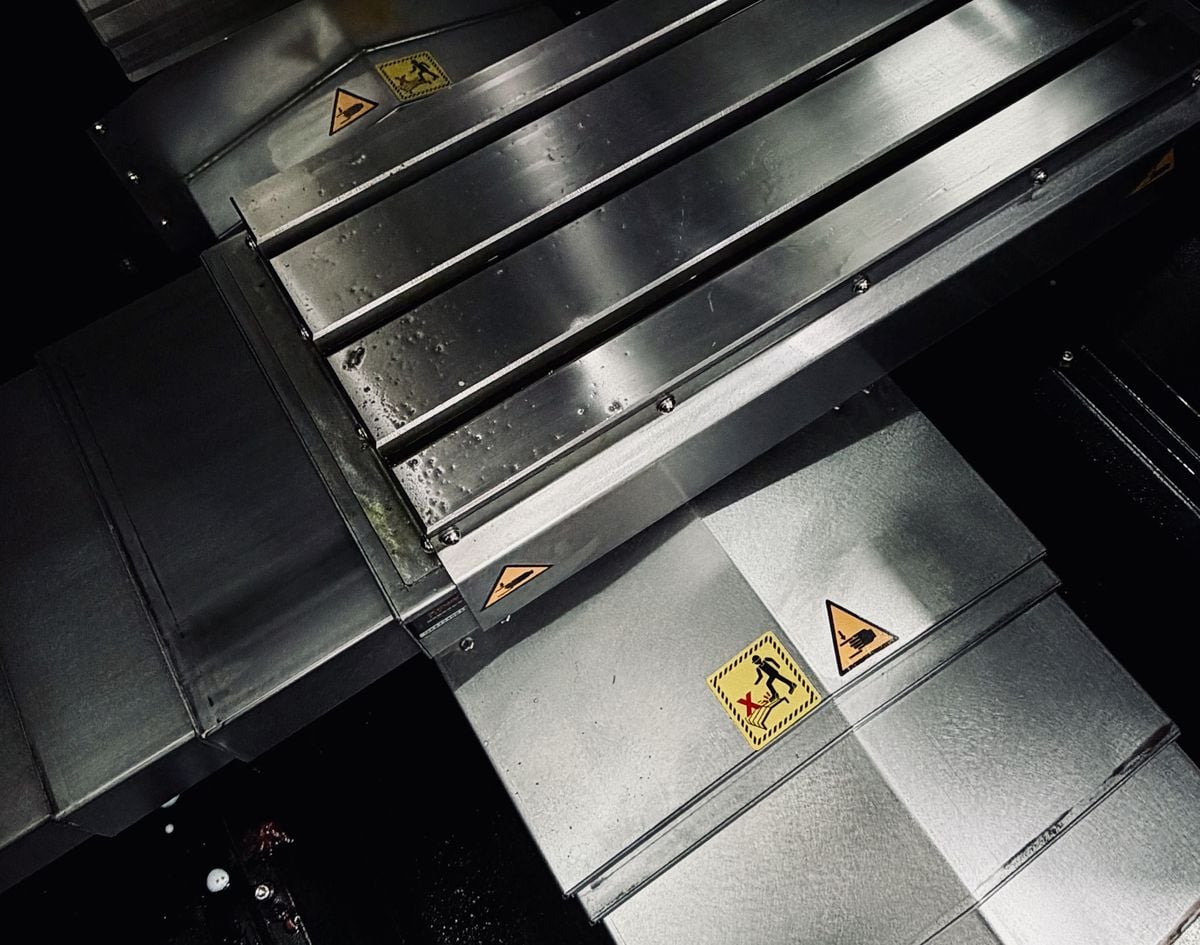

Guias lineales THK
Husillo de bolas y guías lineales de alta precisión

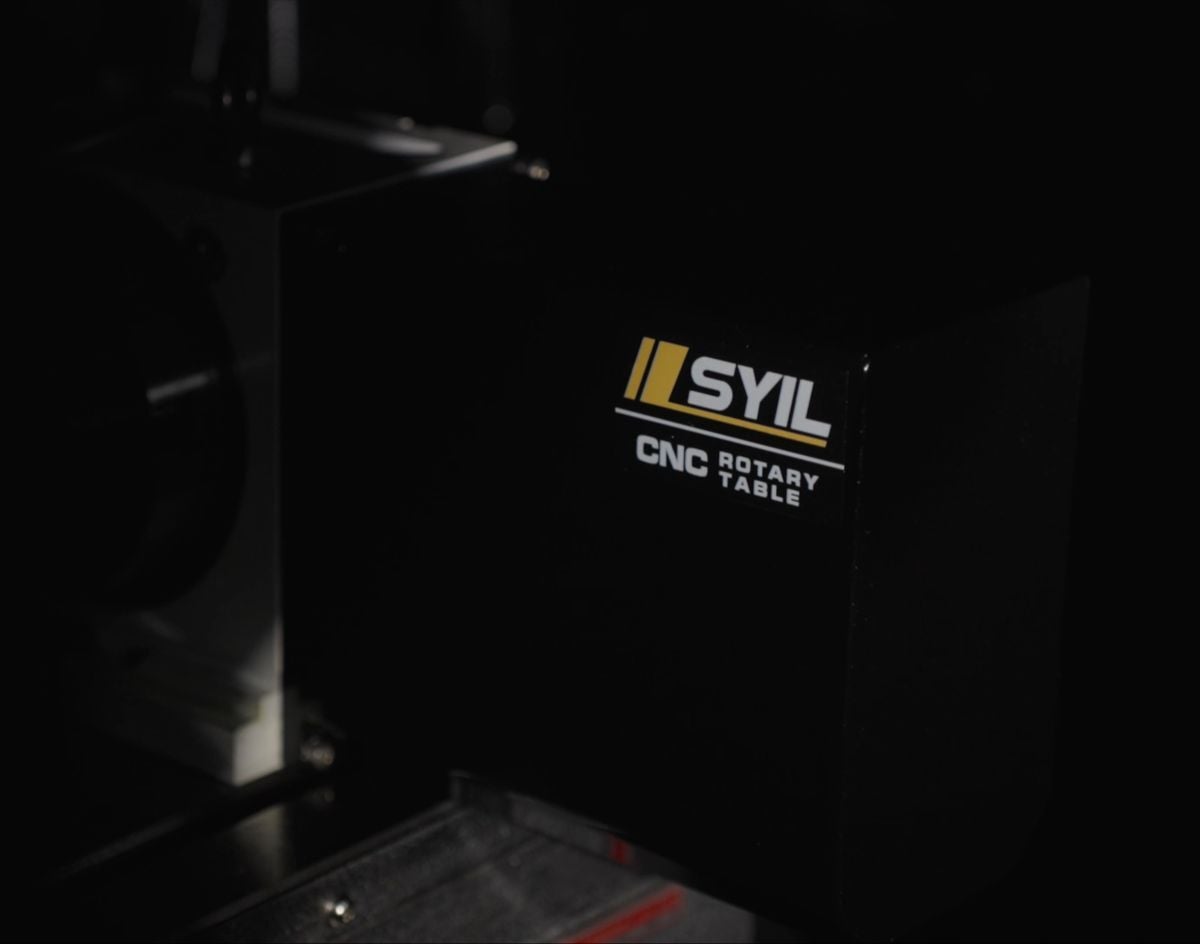

Cuarto Eje
Cuarto eje opcional disponible

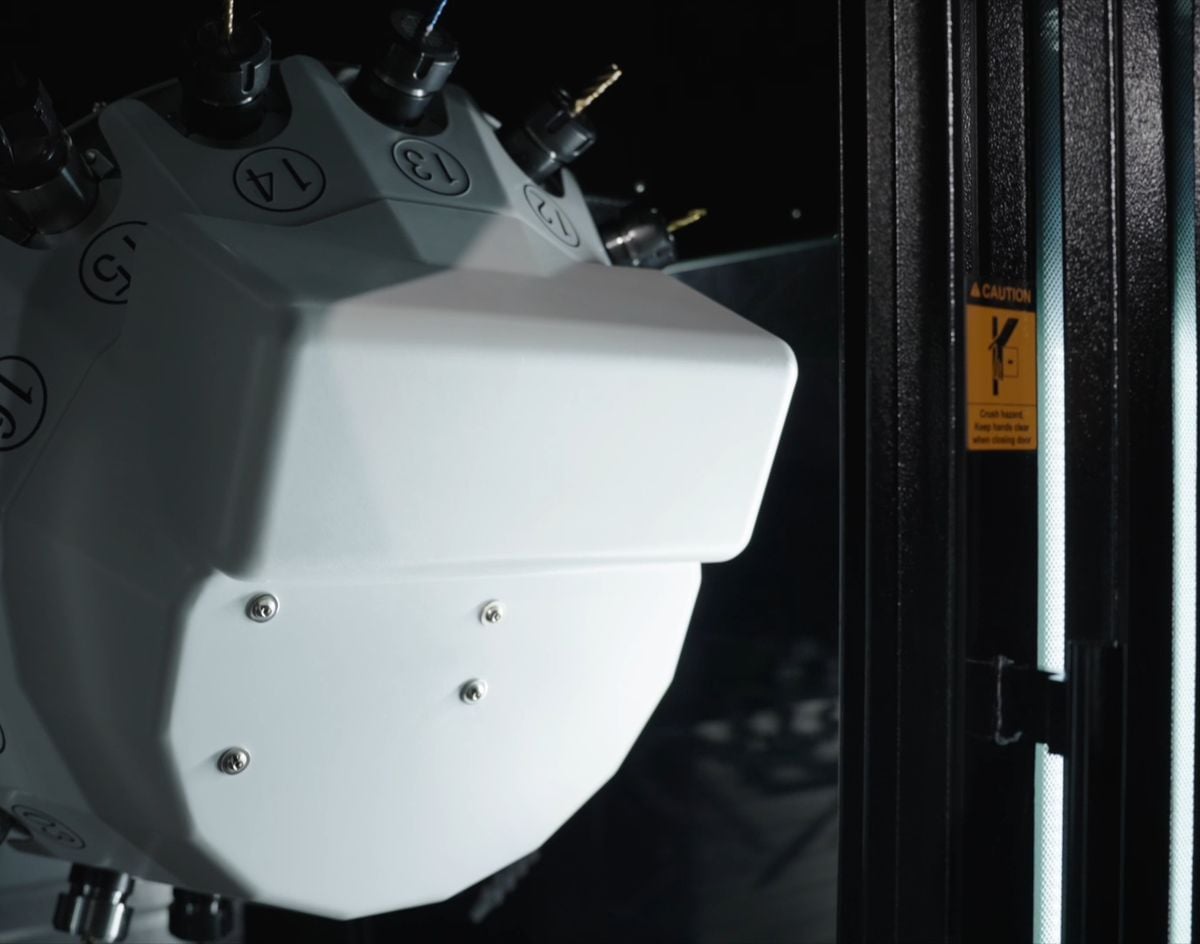

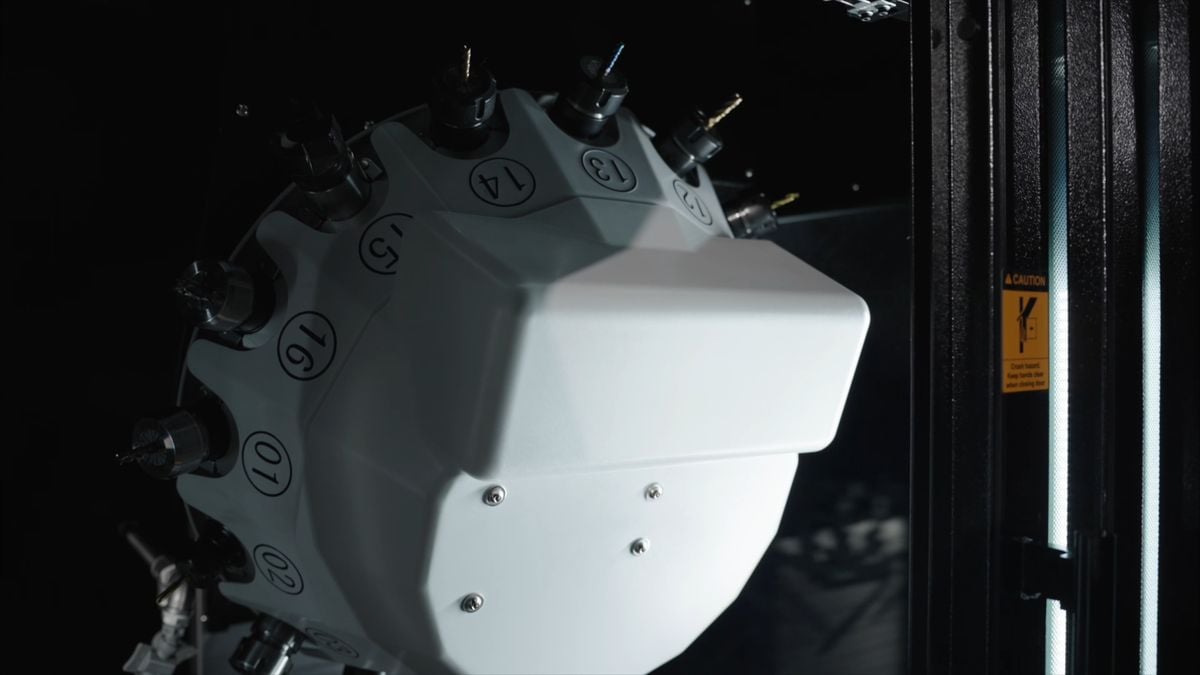

Cambiador de herramientas servo de alta velocidad
16 Unidades BT30
Opciones de SYIL X5
125mm.
Para mesa giratoria NC de 125 mm.
Unidad de extracción S200.
Tipo inalámbrico.
Cable tipo TTC200.
Datos técnicos
X5
X7
X9
X11
Distancias de viaje
Eje X (mm)
300
400
760
1000
Eje Y (mm)
260
300
500
500
Eje Z (mm)
300
380
500
500
Distancia de la punta del husillo al tablero de la mesa
150-450
150-530
100-600
110-610
Distancia entre el husillo y la superficie de la columna
330
358
530
650
Cuadro
Tamaño de la mesa (mm)
560×260
700×300
860×500
1050×550
Carga de la mesa (kg)
150
150
500
600
Superficie de la mesa (número×tamaño×distancia en mm)
Ranuras en T 3×14×80
Ranuras en T 3×14×100
Ranuras en T 5×18×100
Ranuras en T 5×18×90
Eje
Conicidad del husillo
BT30
BT30
BT40
BT40
Accionamiento eléctrico
Directo
Correa
Correa/directo
Correa/directo
Velocidad máx. del husillo (rpm)
20,000
12,000
10,000 (12,000 opcional)
10,000/ 12,000
Avance
Avance rápido (mm / min)
30,000
30,000
30,000
30,000
Avance de corte (mm / min)
10,000
10,000
10,000
10,000
Cambiador automático de herramientas
Tipo
Rueda
Brazo
Brazo
Brazo
Portaherramientas
BT30
BT30
BT40
BT40
Capacidad de almacenamiento de herramientas
16
16
24
24
Diámetro máx. de la herramienta (mm)
63
63
125
120
Longitud máx. de la herramienta (mm)
200
200
240
300
Peso máx. de la herramienta (kg)
3
3
7
7
De herramienta a herramienta (s)
1
1.5
2
2.5
Otros datos
Peso de la máquina (kg)
2180
2200
6000
7000
Dimensiones de la máquinaL x A x A (mm)Huella incluidadepósito de refrigerante y controlador
2020×1000×2360
1800×1600×2250
1850×2245×2800
2700×2280×2800
Presión de aire mín./máx. (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Capacidad del depósito de refrigerante (litros)
80
80
130
240
