Guias lineales THK
Husillos de bolas y guías lineales de alta precisión
Capacidad de procesamiento

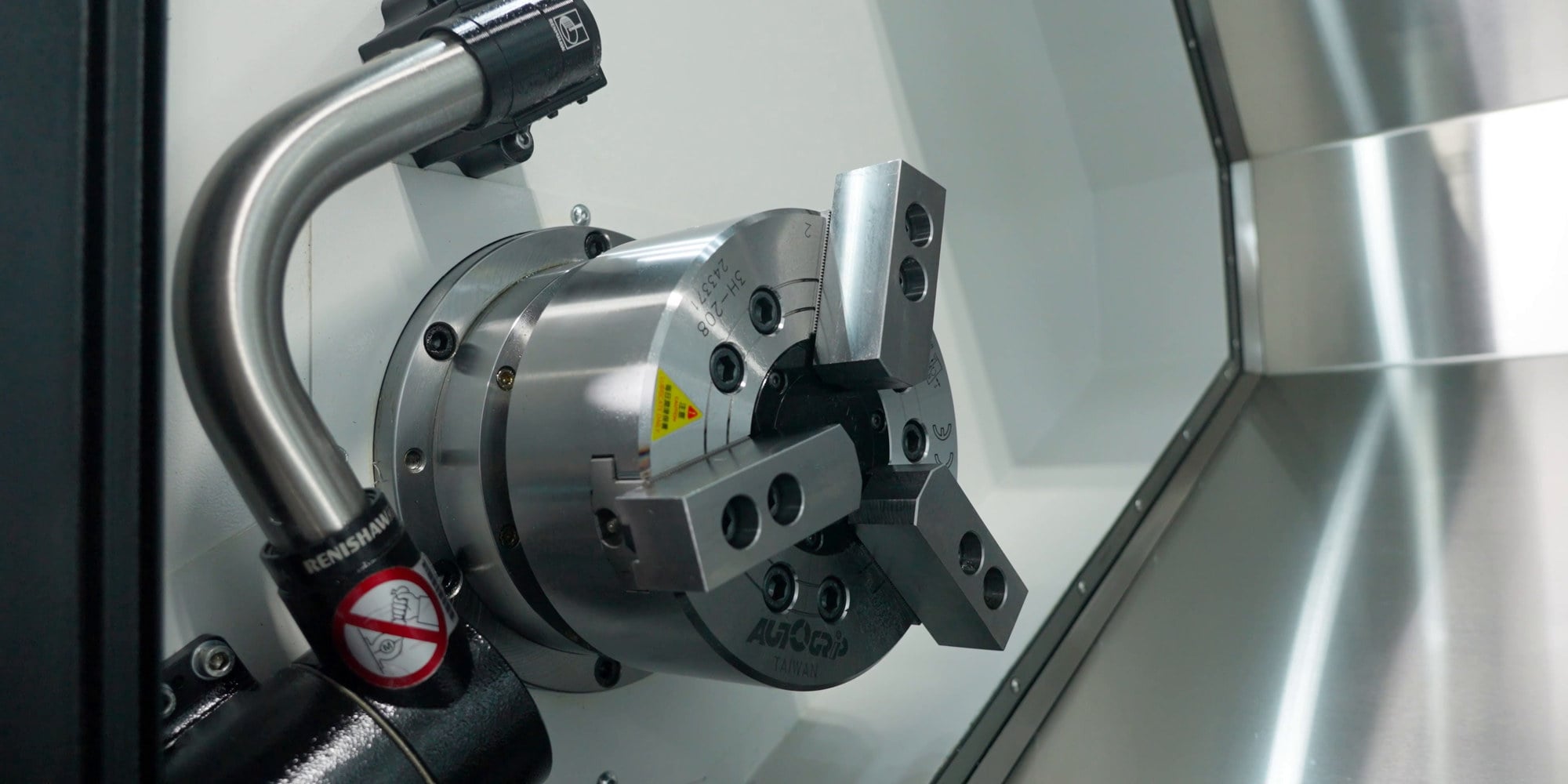

Tamaño del portabrocas
200 mm
Máx. diámetro de giro sobre la cama
ø510 mm
Máx. diámetro de giro sobre el carro
ø260 mm
Máx. Longitud de la pieza de trabajo
300 mm
Máx. diámetro de la pieza de trabajo
ø380 mm
Huso
Velocidad máxima
4000 rpm
Nariz del husillo
A2-6
Diámetro del orificio del husillo
ø66 mm
Diámetro del orificio pasante del husillo
ø52 mm
Potencia del husillo
11/15 kW
Portaherramientas
Tipo
torreta servo
Herramientas
8/12
Tamaño del vástago de la herramienta
25x25/20x20 mm
Diámetro del vástago de la herramienta
ø40/ø32 mm
Viajes
X Avance rápido
30 m/min
Z Avance rápido
30 m/min
X viajes
200 mm
Recorridos Z
360 mm
Dimensiones y peso
Dimensiones (largo x ancho x alto)
1775x1600x1690 mm
NO
3050 kg

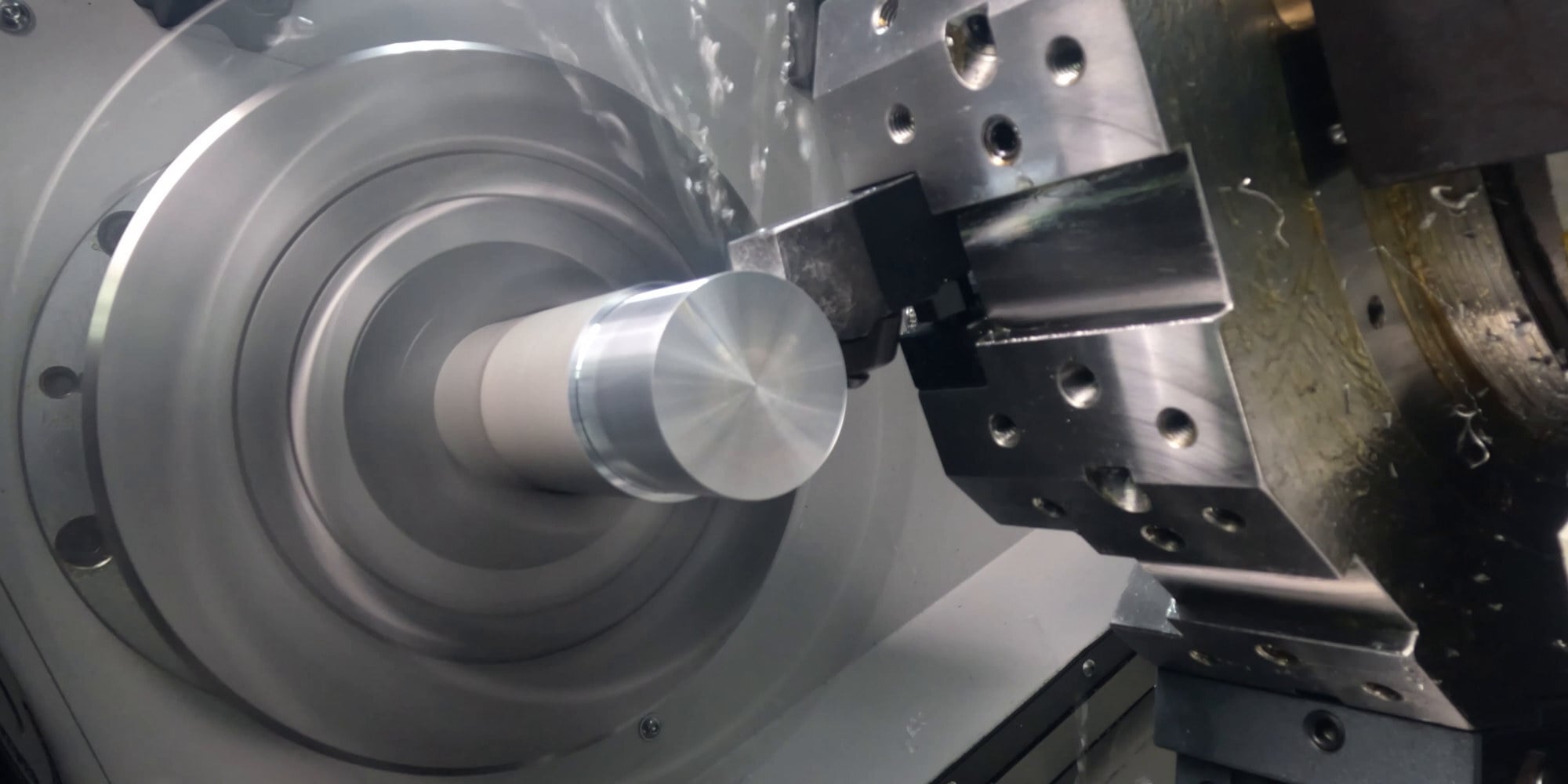

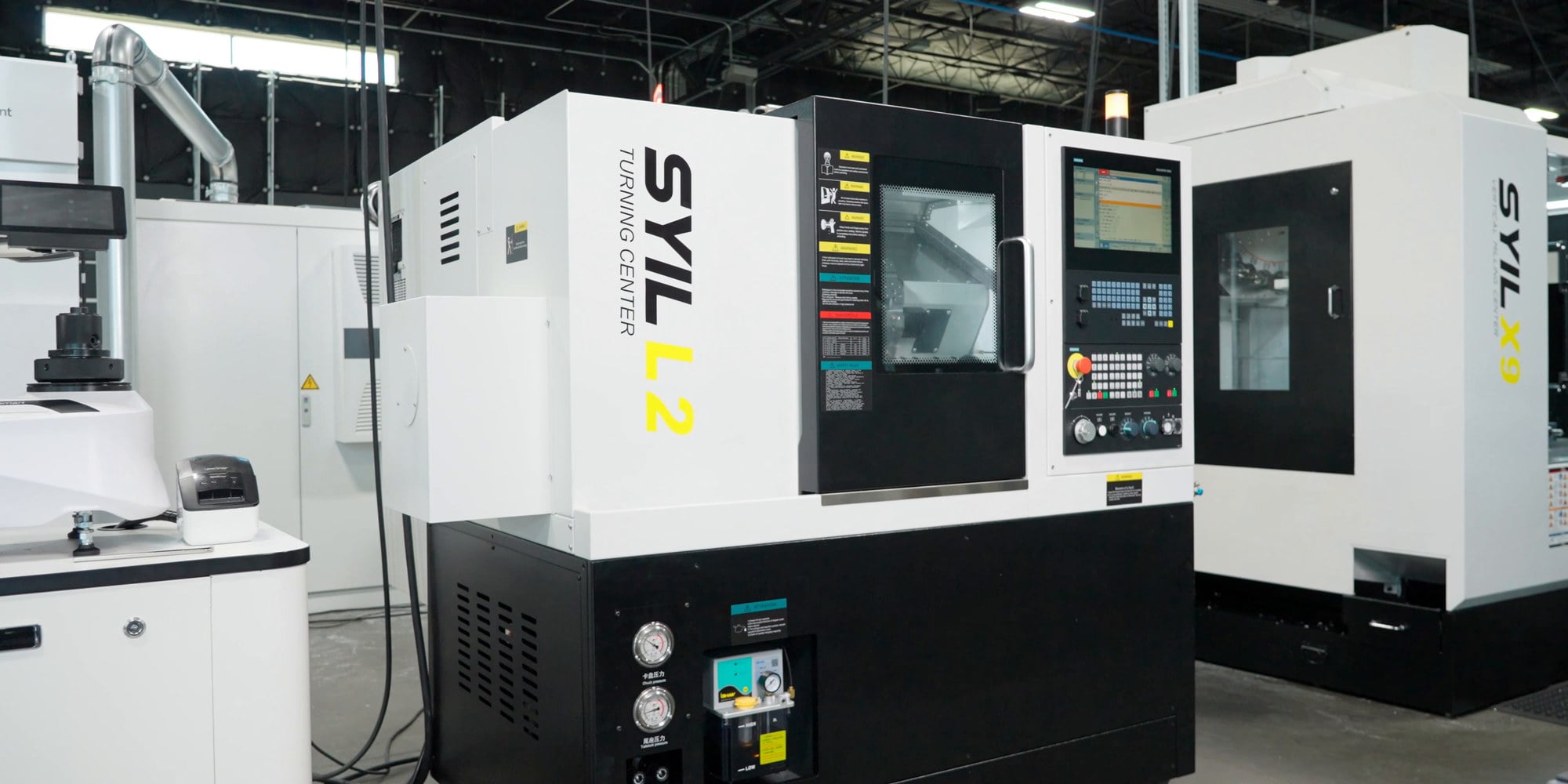

Torneado de alto rendimiento
Con los centros de torneado SYIL, puede esperar una precisión y repetibilidad superiores. La avanzada tecnología CNC garantiza que cada corte sea preciso, lo que da como resultado piezas consistentes y de alta calidad. Ya sea que esté creando prototipos o produciendo piezas metálicas pequeñas en grandes cantidades, los tornos SYIL ofrecen resultados excepcionales en todo momento.

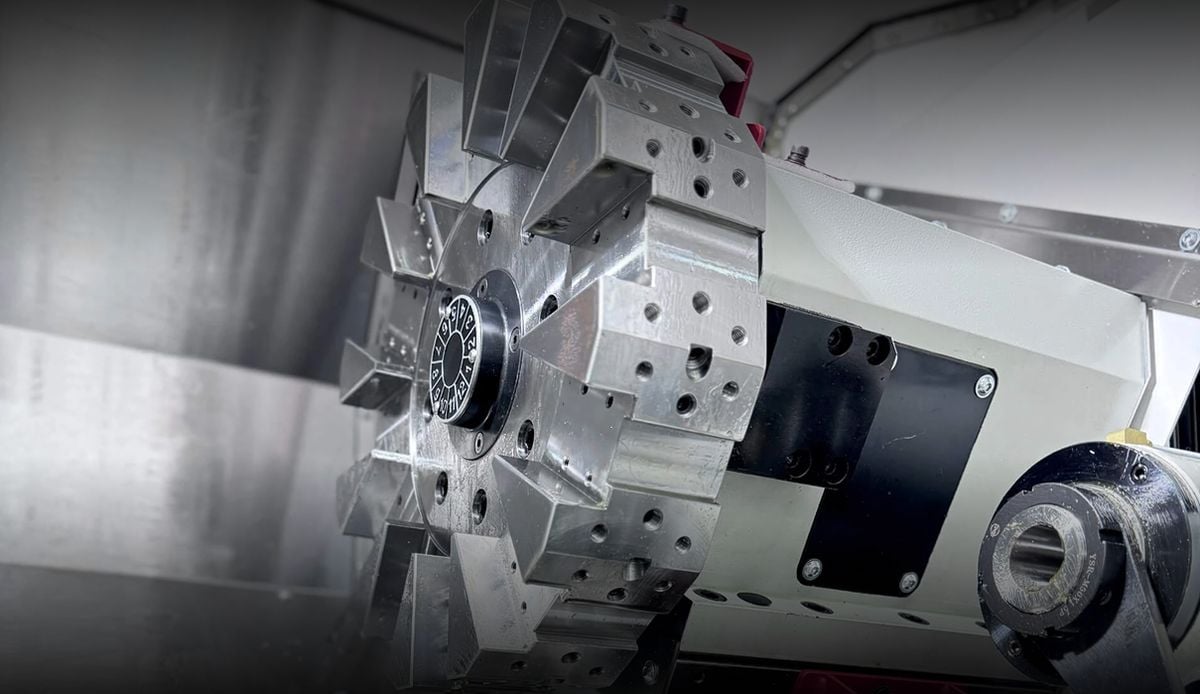

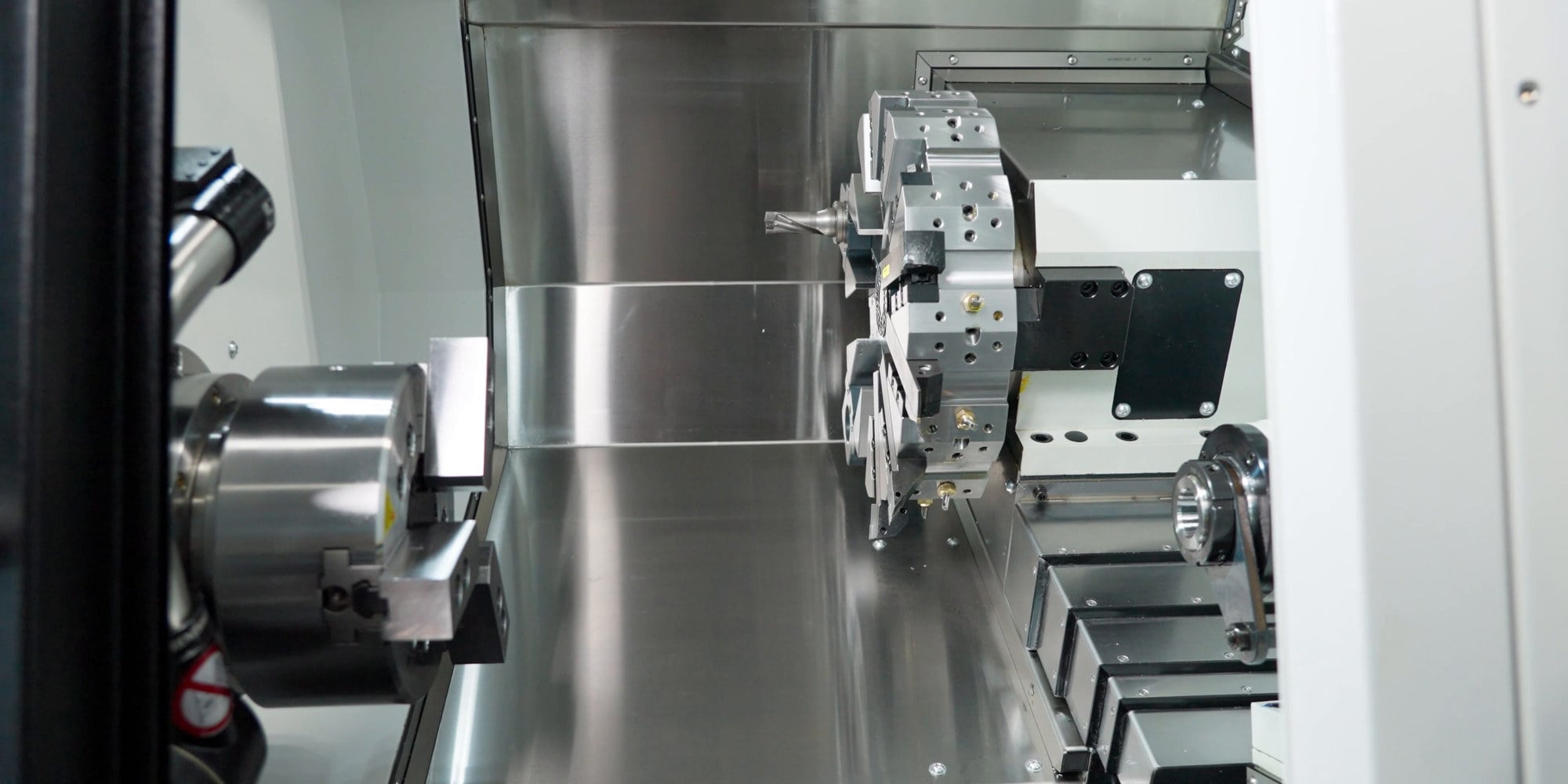

Sistema de torreta de herramientas de 8/12 posiciones
Una torreta de herramientas duradera puede soportar una presión de refrigerante de 70 kg
.png)

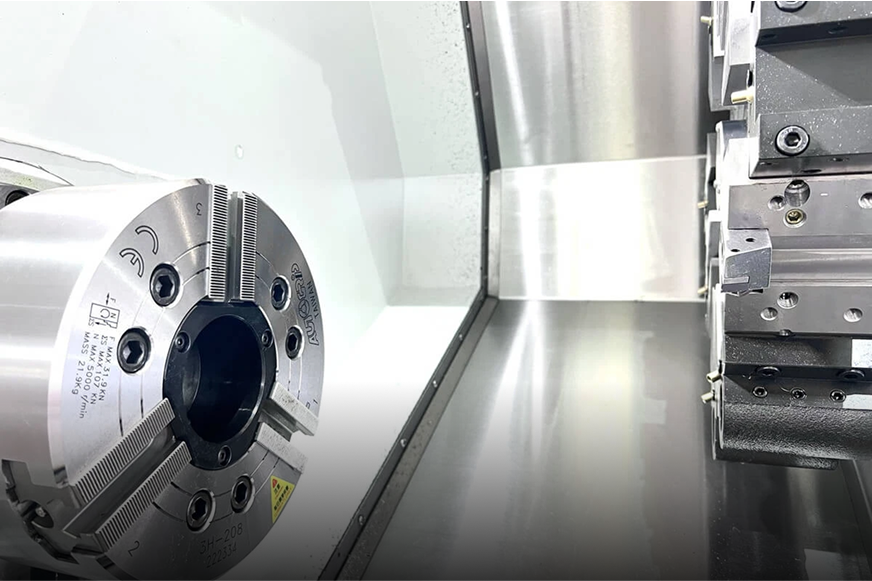

Unidad de servohusillo de alta velocidad
Velocidad máxima del husillo de 4000 rpm
Opciones de la SYIL L2

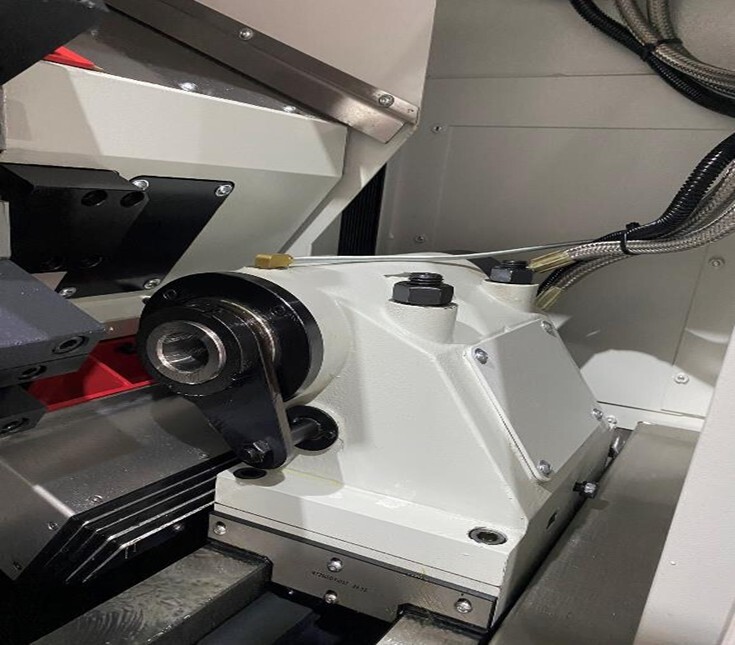

Incluye pantalla personalizada para el movimiento del contrapunto.

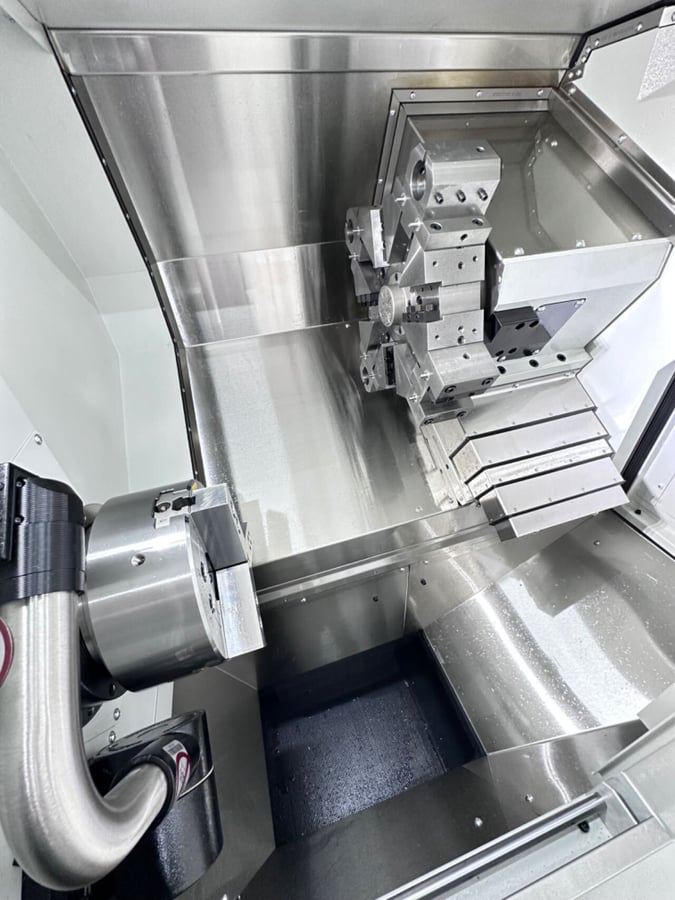

Incluye carro de recogida de chips.
Renishaw.
Para L2.

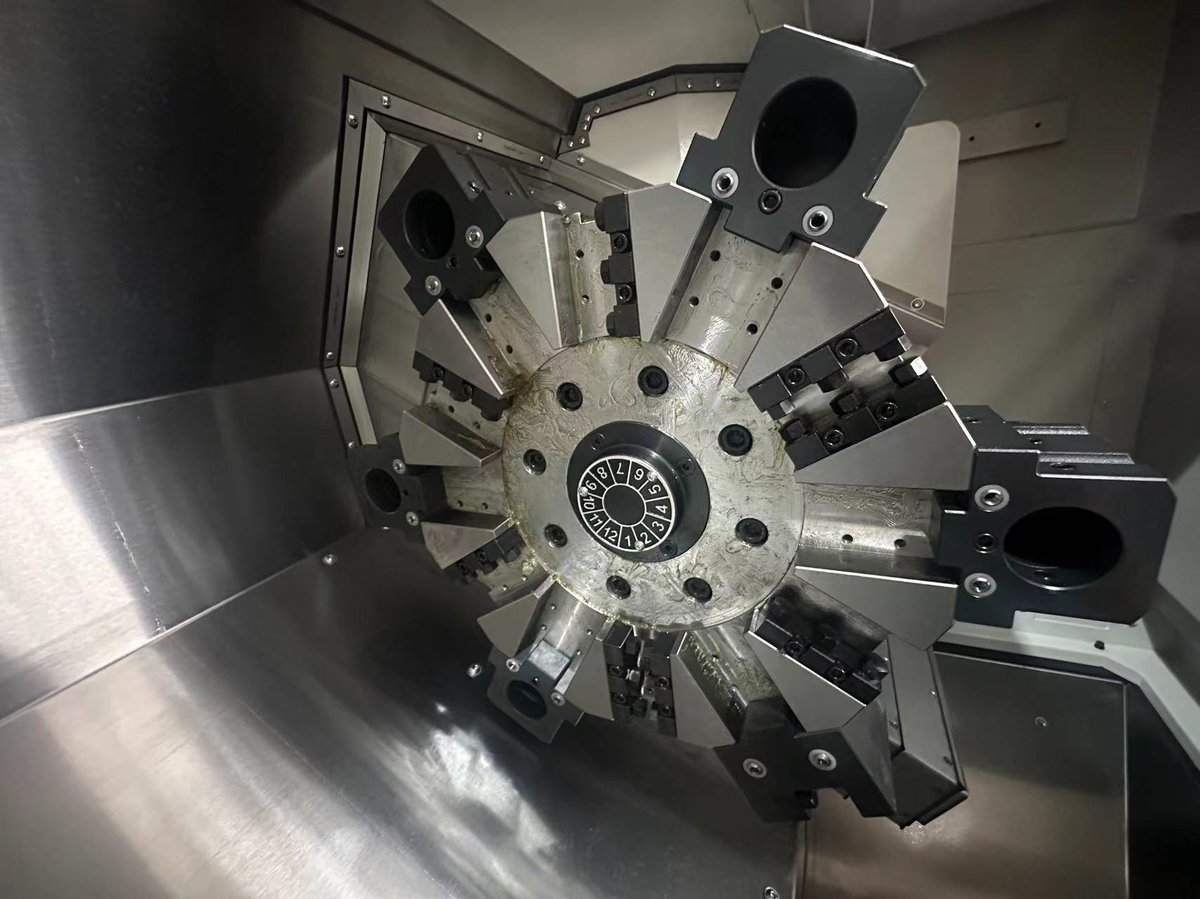

Tipo bloque de 25x25 mm.
.jpg?width=1200&height=900&name=option%205%20Tools%20Turret%20(L2).jpg)
Datos técnicos
L2
L3
L4
Capacidad de procesamiento
Tamaño del mandril (")
8
8
10
Diámetro máx. de giro sobre la cama (mm)
ø510
ø550
ø630
Diámetro máx. de giro sobre el carro (mm)
ø260
ø290/ø200
ø330
Longitud máx. de la pieza (mm)
300
500/530/450
800/1100/1500
Diámetro máx. de la pieza (mm)
ø380
ø380
ø520
Eje
Velocidad máxima (rpm)
4000
4000
3500
Nariz del husillo
A2-6
A2-6
A2-8
Diámetro interior del husillo (mm)
ø66
ø63
ø91
Diámetro de paso del husillo (mm)
ø52
ø52
ø75
Potencia del husillo (kW)
11
11
15
Indexación mínima del eje C (°)
---
0.001
---
Contrahusillo
Tamaño del mandril (")
---
6
---
Velocidad nominal / Velocidad máxima (rpm)
---
1750/6000
---
Nariz del husillo
---
A2-5
---
Diámetro interior del husillo (mm)
---
ø56
---
Diámetro de paso del husillo (mm)
---
ø45
---
Potencia del husillo (kW)
---
11
---
Recorridos (m)
---
530
---
Avance rápido (m/min)
---
30
---
Viajes
X Avance rápido (m/min)
30
30
30
Z Avance rápido (m/min)
30
30
30
Y Marcha rápida (m/min)
---
15
---
Recorridos X (mm)
200
190+10
260+10
Recorridos Z (mm)
360
550 (490+-50)
850/1150/1550
Portaherramientas
Tipo
Servo torreta
Torreta de alimentación
Servo torreta
Herramientas
8/12
12
12
Tamaño del mango de la herramienta (mm)
25x25
25x25
25x25
Diámetro del mango de la herramienta (mm)
ø40
ø40
ø40
Herramienta mínima a herramienta (s)
0.28
0.2
0.2
Máximo de herramienta a herramienta (s)
0.4
0.5
0.5
Velocidad máxima de la herramienta (rpm)
---
5000
5000
Modelo de utillaje activo
---
BMT55
BMT55
Acciones de cola
Recorridos desde la culata hasta el trozo (mm)
---
465/500
---
Avance rápido de la contrapunta (m/min)
---
30
10
Conicidad del manguito
---
MT4
MT5
Otros datos
Peso de la máquina (kg)
3050
4000
6200/6800/7220
Dimensiones de la máquinaL x A x A (mm)
1775x1600x1690
2500x1720x1740
(3522/3872/3992) X 1982 X 1772
con eje Y (mm)
---
2680x1750x1850
---
con contrahusillo (mm)
---
2680x1750x1850
---
